Если вы решили оборудовать собственную мастерскую, верстак или рабочий стол, то могут однозначно понадобиться самодельные тиски. Это сравнительно несложное дело, а сделанный верстак или мастерская прослужат вам длительное время. Следует подробнее изучить вопрос о том, как сделать слесарные тиски своими руками и какие нюансы сопровождают этот процесс.
Двухвинтовое столярное устройство
Если вам необходимы столярные тиски для верстака, которые являются по-настоящему мощными, то лучше всего подойдет двухвинтовая модификация указанного устройства . Фаркоповые болты М20 дают усилие в несколько тонн, что является прекрасным вариантом для таких тисков. Порядок сборки такого устройства следующий:
- Подготавливаем все необходимые инструменты;
- Делаем соответствующие прорези и отверстия;
- Вставляем болты и повороты;
- Проверяем тиски на прочность и работоспособность.
Пошаговый и подробный инструктаж по сборке и самостоятельному созданию тисков для мастерской и верстака имеются на специализированных ресурсах и форумах в виде фотографий и рекомендаций.
Для уже готовых рабочих столов очень удобно сделать мини-тиски Моксона . Для начала понадобятся следующие материалы и инструменты:
После того как заготовка была обрезана, необходимо отшлифовать края с помощью наждачной бумаги. Закругляем края колес сверлом и все той же наждачной бумагой. Чтобы изготовить винты, необходимо приобрести длинный резьбовой стержень и разрезать на две части металлические заготовки.
После этого необходимо вставить гайки в отверстия. Наклеиваете кожу на зажимы и убираете все лишнее. Защита поверхности обеспечивается тунговым маслом. Оно, в отличие от других средств для пропитки древесины, полимизируется внутри и снаружи дерева с быстрым проникновением в нижние слои. После того как масло высохнет, останется соединить все получившиеся части вместе - и тиски будут готовы к использованию.
Их также легко изготовить своими руками
. Для начала необходимо разрезать по размеру фанеру. Две гайки приварить к плоской панели для резьбового направляющего и прикрепить под столом винтами, так как это добавит стабильности рассматриваемой конструкции. Очень важно все грамотно выровнять, в противном случае она работать не будет.
После этого необходимо зубилом сделать выемку под гайку. На наружном замке просверливаете отверстие глубиной 3 см. Поэтому толщина фанеры должна быть равна 3 см.
Она является копией обычных тисков
, только сделана из дерева. Из металлических деталей здесь следует использовать только винт длиной 45 см и толщиной 8 см. Подходит массированная фанера из сосны, хорошо просушенная.
Губки тисков делают из отдельных блоков, которые впоследствии склеивают вместе. Для придания им окончательной формы отшлифуйте их края наждачной бумагой. При этом для одного блока стоит выбрать более толстое дерево. Это компенсирует пространство между подвижной и неподвижной частями. Ручка через головку должна проходить в отверстие свободно, затем добавляем набалдашник и наковальню. По окончании снимите крепежные винты, покройте элементы тисков двумя слоями масляного полиуретана и оставьте сохнуть на всю ночь. Прикрепите болтами тиски к рабочему столу.
Дубовые тиски
Дизайн данной конструкции основан на старинных чертежах , корпус сделан из дубовой шпалы. Губки можно вырезать вручную или с помощью пилы. Канавки продалбливают вниз с обеих сторон от основания. Кронштейны добавляют прочности задней губке и хорошо крепят ее к основанию.
Верх тройника находится сверху прижимного болта. Также понадобятся большой болт и квадратная головка, закрепляемая в пазе корпуса в основании тисков. С каждой стороны основания внизу следует добавить стальную полосу, которая защитит боковые кронштейны от изнашивания.
Сделать самодельные тиски , как видим, оказывается, не так уж и сложно. В Интернете имеется немало сайтов и статей, которые подробно рассказывают об изготовлении устройств для различных верстаков и рабочих столов. Очень интересным является изготовление дубовых тисков, так как для них является идеальной массивная сосновая фанера. Хорошим дополнением является стальная полоса, так как она предотвращает изнашивание кронштейнов и тисков в целом. Удачной работы и изготовления самодельных верстаков!
Для фиксации деталей во время обработки нужны специальные фиксаторы. Сделать тиски своими руками разных размеров несложно, потребуются чертежи с размерами, а также технологическая последовательность выполнения работ.
У домашнего мастера в арсенале обычно много самых разных инструментов. Однако, трудно переоценить роль тисков. Их используют для установки деталей разного размера, поэтому в одной мастерской могут присутствовать фиксирующие приспособления различного вида и конструктивного исполнения. В металлообработке используют преимущественно металлические изделия, а для обработки древесины широко применяют деревянные устройства. Некоторые мастера оснащают свои рабочие столы самодельными слесарными тисками. Бывает так, что нужен специальный крепежный инструмент.
Элементы тисков
Зажимное приспособление должно иметь несколько основных элементов:
- губка неподвижная;
- губка подвижная;
- винтовой механизм;
- уголок поперечный;
- скоба подвижной губки;
- ползун;
- основная опора (уголок продольный).
Схема самодельных тисков
Конструктивно решение зажима может быть различным. Иногда в качестве исходных материалов используют даже обычные пассатижи.
Самые простые конструкции
Принято определять по особенностям устройства следующие виды тисков:
- массивные стационарные. Такие обычно размещают на одном из углов верстака. В кузнях принято устанавливать на отдельную опору, установленную на мощный фундамент;
- поворотные можно использовать с нескольких сторон. При необходимости расположение губок ориентируют в разных направлениях;
- машинные предусматривают для использования на сверлильных станках. Можно располагать подобные изделия на фрезерных столах, строгальном или долбежном оборудовании, а также на сварочных линиях;
- клиновые отличаются тем, что конструкция имеет своеобразный вид. Такие фиксаторы позволяют развивать довольно большие усилия прижатия закрепляемых деталей;
- параллельные конструкции Моксона. Особенностью их является использование не одного, а нескольких винтовых зажимов. Длинномерные детали в разных частях закрепляются в разных точках;
- вертикальные используют для обработки изделий, имеющих большую высоту. Опора подобных тисков может находиться внизу, а зона обработки располагается сверху.
Разработка конструкции тисков
Чертеж самодельных тисков
При желании самостоятельно изготовить собственную конструкцию, необходимо подготовить чертежи (эскизы). За основу можно взять катаные уголки, швеллеры, двутавры. В промышленных устройствах используют чугунное литье. Небольшие по размеру могут изготавливаться из швеллера.
Самодельщики используют разные виды древесины или металлопрокат.
В составе изделий из дерева используют металлические элементы:
- винт. Применяют шпильки со стандартной резьбой. Если в наличии есть домкрат, то в разрабатываемом изделии будет использоваться прямоугольная резьба;
- гайка. Ее подбирают под имеющийся зажимной винт;
- крепежные элементы используют для придания жесткости.
По исполнению устройства могут быть:
- стационарными тисками, размещаемые постоянно на одном месте;
- переносными (легкосъемными) тисками. Их можно быстро снять, уложить в транспортное средство для выполнения работ по месту выполнения ремонта.
Пошаговые технологии изготовления деревянных тисков в домашних условиях
Конструкция для верстака
В домашних условиях тиски для верстака изготавливаются в следующей последовательности.
 | Широкие параллельные тиски из дерева. Ширина губок составляет 600 мм. |
 | Торцевая часть облицована стальными пластинами толщиной 4 мм. |
 | Из березовой доски выпиливаются заготовки. Выбор березы объясняется тем, что эта древесина отличается высокой прочностью и твердостью. |
 | Поверхность досок необходимо довести до идеала. Используются шлифовальные инструменты. Финишная обработка ведется шкурками с зерном 120…180 единиц. |
 | К торцу приклеивается доска, которая будет служить в качестве неподвижной губки. |
 | Дополнительно доску крепят винтами М5 с шайбами диаметром 20 мм. |
 | Из березовых брусков 100х150х50 мм будут изготавливаться направляющие втулки для стержней. |
 | В них высверливают отверстия диаметром 20 мм. Сами стержни будут изготавливаться из трубок Ø 20. |
 | Ходовой винт М24 и направляющие стержни. Длина винта составляет 450 мм. |
 | Предварительная сборка направляющих узлов. |
 | Чтобы движение выполнялось строго по прямой линии, нужна длинная гайка. Но искать подобную можно долго. Проще поступить иначе. 1 – взять полосу длиной 180 мм (ширина 33 мм, толщина 5 мм); 2 – навернуть на винт две гайки; 3 – установить расстояние между гайками 140 мм; 4 – приварить гайки к полосе две гайки. Получится длинная опора, которая будет надежно перемещать подвижную часть тисков. |
 | При монтаже винт и направляющие располагаются под столом. На фото можно увидеть, как собирается конструкция подобных тисков. |
 | Подвижная губка опирается на металлическую опору. |
 | Чтобы происходило перемещение по винту, нужно приварить шайбу. Она не позволит смещаться подвижной части по винтовой поверхности. |
 | Маховичок вытачивается из древесного фрагмента. |
 | После токарной обработки получается довольно удобная рукоять. |
 | Внутрь маховичка запрессовывается гайка. |
 | Чтобы зафиксировать гайку, ее заливают эпоксидной смолой. |
 | Для фиксации габаритных деталей вытачиваются нагели диаметром 20 мм. Их можно устанавливать на губках, а также на столе. |
 | В маховичке сверлится отверстие Ø 16 мм. В него вставляется деревянный стержень. Так удобнее вращать и фиксировать детали. |
 | Готовая конструкция деревянных тисков. На столе видны несколько рядов отверстий под нагели. Переставляя ответные упоры, можно фиксировать заготовки довольно большой ширины. |
Изготовление деревянных тисков, устанавливаемых на столе
Другая конструкция используется в столярном производстве. Этот вид крепежа устанавливается на столе. Их дополнительно можно укрепить с помощью струбцин.
 | Используется массив дуба. Его необходимо просушить в специальном режиме, предусматривающем не только сушку. Режимы чередуются увлажнением. Тогда исключается появление трещин. В данном конструкции верхняя часть губок небольшой ширины (всего 60 мм). |
 | Брусок размещается на столе, а потом размечают. |
 | Брусок строгается. |
 | Выпиливаются отдельные детали. Наилучшим считается крепление в виде ласточкиного хвоста. |
 | Неподвижная часть вытачивается отдельно. |
 | На токарном станке вытачивается рабочий винт. |
 | Нарезается прямоугольная резьба. |
 | На торце сверлится отверстие, куда вставляется стержень. С его помощью вращается винт. |
 | Из полосы толщиной 6 мм вырезается опорная пластина. |
 | Отверстия большого диаметра сверлят, закрепив деталь в четырехкулачковом патроне токарного станка. |
 | Готовая пластина с отверстием Ø 20 мм. |
 | Выполнение дополнительных пропилов. |
 | Готовое изделие используется для фиксации заготовок при изготовлении небольших скульптур из древесины мягких пород. |
Простые деревянные тиски
 | Используются бруски из яблони. |
 | Основание – это доска толщиной 30 мм, шириной 100 и длиной 200 мм. |
 | Дополнительно напилены еще три элемента. Они будут выполнять функцию губок и промежуточной опоры. Их размеры: ширина 100 мм; толщина 30 мм; высота 40 мм. |
 | В качестве винта используется рым-болт с резьбой М10. |
 | Дополнительно понадобятся болты М8х70 с гайками. |

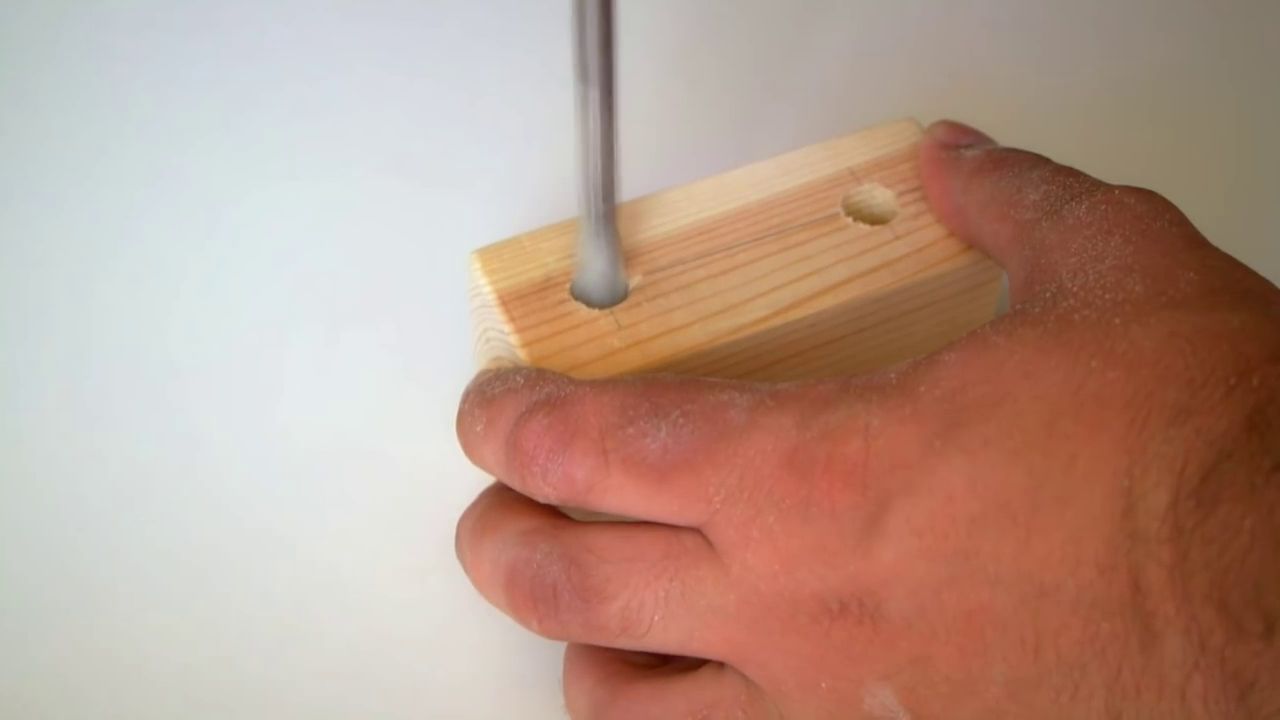

 | На двух брусках сверлятся отверстия под болты М8. |
 | Дополнительно сверлятся два бруска под резьбу М10. |
 | Запрессовывается гайка. Дополнительно используется пластина для фиксации винта. |

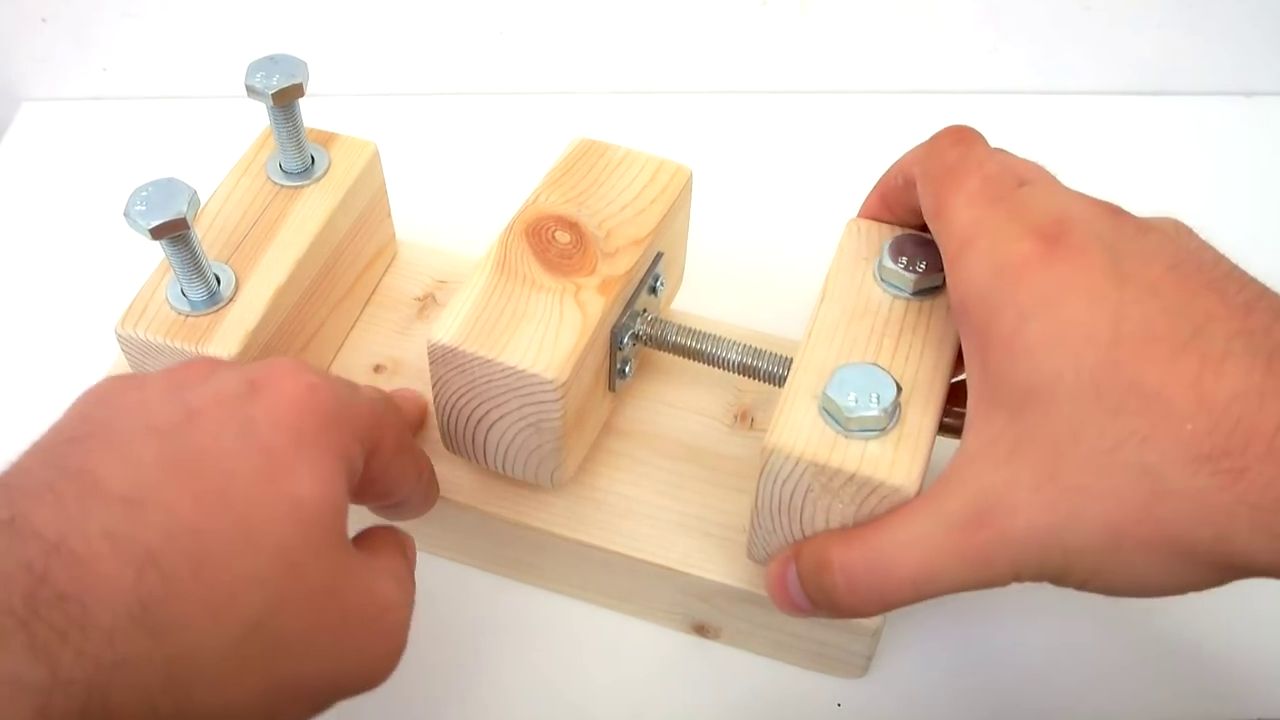

 | Остается собрать элементы на опорной доске. |
 | Болты М8 используются для установки брусков. |
 | Неподвижная губка может устанавливаться в нескольких положениях. Поэтому в тисках можно фиксировать детали разной ширины. |
 | Тиски готовы. Ими можно пользоваться для работы с деревянными заготовками. |
Изготовление тисков из металла
Малогабаритные станочные тиски
 | Для изготовления требуются: пластина толщиной 8 мм. Ее ширина составляет 80 мм, а длина – 120 мм; 2 полнотелых квадрата 20х20 мм; 2 равнобоких уголка с полкой 20 мм; профильная труба 20Х20х1,5 мм. |

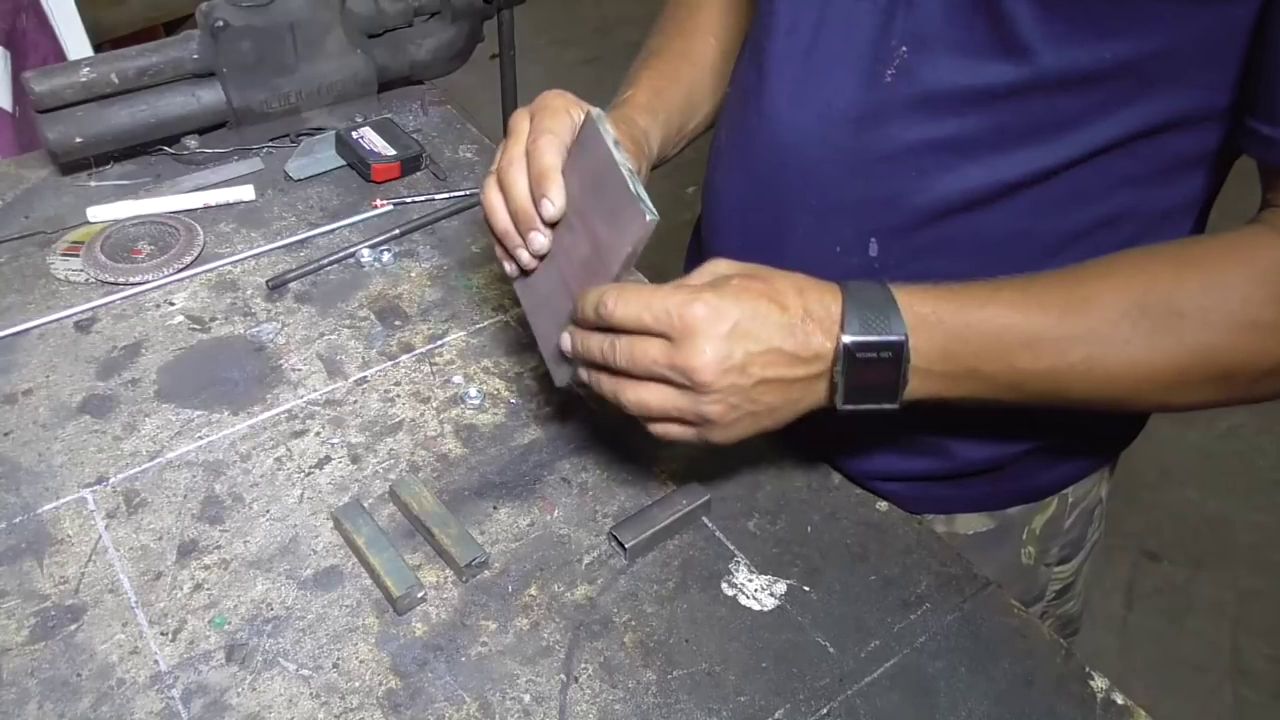

 | Производится примерка используемых деталей на пластине. |
 | Уголки будут служить в качестве направляющих для толкателя в тисках. |
 | Длина уголков составляет 60 мм. Труба имеет длину 45 мм. |
 | Внутрь профильной трубы нужно установить гайку М10. Потребуется пропилить окно; в это окно будет установлена гайка; гайку нужно вварить по месту. |
 | Для изготовления вина использован стержень Ø 10 мм, на нем нарезана резьба М10. |
 | Закрепив в тисках профильную трубу, производят пропил под гайку. |
 | Производится примерка гайки по месту. |
 | Нужно подпилить два угла у гайки, тогда она войдет в образовавшийся паз. |
 | Гайка устанавливается по месту. Ее нужно вварить. Предварительно сверлится отверстие с обратной стороны, через него будет ввариваться обратная сторона гайки. |
 | Сварка выполняется сверху. |
 | Затем проваривается и обратная сторона. |
 | Зашлифовывается поверхность всех деталей. |
 | В пластине 50х30х6 мм сверлится отверстие Ø 10 мм. |
 | На квадратах нарезается насечка. Она будет фиксировать детали, закрепляемые в тисках. |
 | Подготовленные детали выкладываются на верстак. Предстоит сборка устройства. |
 | Приваривается неподвижная губка. Установив профильную трубу в качестве определяющей направления, приваривают уголки. Ход подвижной губки составит 30 мм. |
 | Сверху нужно приварить пластину шириной 20 мм. Она ограничит вертикальное перемещение. Потребуется закрепить профильную трубу к подвижной губке. |
 | Часть сварных работ завершена. Проверяется ход подвижных элементов. |
 | К винту подваривают гайку. Она не позволит ему перемещаться вдоль оси. Пластина располагается сзади. Ее также надо жестко зафиксировать к опорной поверхности тисков. |
 | Производится подгонка деталей по месту. |
 | Приварив пластину, получают небольшие тиски. |
 | Провести пробное использование можно, закрепив тиски на столе. |
 | Фиксация деталей выполняется надежно. |
Тиски являются незаменимым приспособлением при проведении самых разных работ. Новый инструмент стоит дорого, но в домашних условиях крайне необходим.
Самый простой и дешевый вариант, сделать тиски своими руками из материалов, которые легко найти. Сегодня мы рассмотрим возможность самостоятельного изготовления различных видов тисков.
Материалы для слесарных тисков
Нам понадобятся:
- Швеллер № 8П – 1 м.
- Уголка № 4,0 – 1 м.
- Шпилька М16 – 1 шт.
- Гайки М16 – 6 шт.
- Повороты для труб Ø40 мм.
- Металлический лист 240х160х6
- Полоса для губок 160х40х5, но губки лучше сделать толще, например, 8-10 мм.
Приступаем к изготовлению деталей:
Гайки для механизма передвижения
Для изготовления механизма передвижения нужно две гайки сварить между собой. Для этого накручиваем их на шпильку так, чтобы между ними был небольшой зазор 0,2-0,5 мм.
Обвариваем гайки
Если гайки прижать плотно друг к другу, винт при работе будет зажимать. Обвариваем гайки по кругу. На этом этапе потребуется две штуки.
Основание и механизм передвижения
Основание тисков состоит из листа и приваренных к нему по краям двух уголков.
Внимание! Помните, чтобы не заклинило конструкцию, нам важно сохранить расстояние между уголками на ширину швеллера плюс 0,5-1 мм.
Основание в сборе
Поэтому, до приваривания уголков к листу, посредине установите швеллер, а по краям, между швеллером и уголком, по картонке или, если есть, несколько трансформаторных пластин.
Механизм передвижения
После приварки уголков, проводим по центру основания линию и выставляем подготовленные гайки. Для этого накручиваем их на винт М16.
Под винт можно подложить обычные скобы от степлера, чтобы приподнять ближе к середине фронтальной плоскости.
Посмотрите на фото, все станет понятно. И делаем отступ от края листа вовнутрь на 5 – 6 мм.
Укладка скоб степлера
Чтобы заполнить пространство между гайкой и основанием тисков, можно подложить пластину 3-4 мм.
Помните! От того насколько точно вы выставите гайки, настолько хорошо будет работать механизм передвижения.
После установки гаек можно ставить крышку. Должен получиться корпус как на фото.
Корпус в сборе
На этом этапе, проверьте свободу хода швеллера, если очень туго, то снимите 0,5 -1 мм. со стенок. Стенки тогда будут не 40, а 39 мм.
Проверка хода
Далее с одной из сторон швеллера, внахлест, привариваем уголок и, установив его в корпус, размечаем место сверления отверстия под ответную гайку. А так же, варим повороты на основание. Должно получиться как на фото.
В сборе корпус и механизм перемещения
Следующим этапом привариваем оставшиеся повороты из труб на ответную часть тисков, вырезаем и крепим губки. Собственно все. Устанавливаем шпильку и закрепляем ее изнутри на подвижной части тисков как на фото.
Шпилька механизмаа перемещения
Заключительный этап, красим, сушим и собираем все вместе.
Заключительный этап, покраска. Изделие готово.
Слесарные тиски из профтрубы
Для того чтобы самостоятельно сделать надежный верстачный инструмент, необходим сварочный аппарат и следующие компоненты:
- Несколько отрезков профтрубы разного размера.
- Шпилька из закаленной стали с крупной резьбой.
- Гайки двойной высоты.
Всем привет! Каждый плотник должен иметь под рукой средства для прочного закрепления своей заготовки или детали. Деревянные верстачные тиски отлично подойдут для этой цели. Посмотрите на мой вариант данных тисков, которые я изготовил своими руками из фанеры и металла.
Для данного проекта я использовал все имеющиеся у меня инструменты (начиная от гвоздезабивного станка и заканчивая сварочным аппаратом). Поэтому я не привожу полный список используемых инструментов. Используйте те инструменты, которые есть у вас. Будьте изобретательны!
Шаг 1: Используемые материалы
Сначала я обрезал фанеру по требуемому размеру. Одна заготовка была толщиной 2 см, а вторая 3 см.
После этого я отрезал две полоски из дуба толщиной 1 см. Их следует приклеить и прибить к верхней кромке губок, обеспечив им устойчивость и лучший внешний вид. Затем обрежьте заподлицо и зашкурьте.
2 см заготовку из фанеры я прикрепил к столу с помощью пары мебельных болтов.
Шаг 2: Механизм устройства
Перейдем к самому механизму.
В местном магазине по металлу я приобрел металлический стержень диаметром 2 см и стержень с резьбой M 27, а также пару шайб и гаек. Кроме того я приобрел плоскую заготовку толщиной 4 мм и шириной 6 см. Это все металлические компоненты, которые нам понадобятся.
Возьмите деревянные дубовые бруски и используйте их в качестве направляющих. Для стержня с резьбой я приварил две гайки к плоской заготовке и прикрепил ее под столом винтами (смотрите фото).
На внешней губке я решил добавить плоскую заготовку, которую я упоминал ранее. Это обеспечит дополнительную стабильность для всей конструкции.
Очень важно, чтобы все элементы расположились на одной линии, иначе тиски не будут работать.
Я также приварил шайбу к стержню с резьбой. Это необходимо для того, чтобы внешняя губка также перемещалась при повороте стержня. Без этого губка будет оставаться на месте, и перемещаться только вручную.
Шаг 3: Обработка на токарном станке
Для вращающей головки я склеил несколько заготовок из вишни и дуба. Затем на токарном станке придал требуемую форму. Полученный результат оказался достаточно приемлемый. Далее с помощью долота я сделал углубление под гайку. На сверлильном станке я просверлил насквозь отверстие диаметром 2 см для рукоятки. Отверстие получилось немного под углом…
Рукоятка представляет собой штифт из ели с заглушками на концах из вишни, которые предотвращают рукоятку от выпадения. Обработайте рукоятку олифой.
Также на внешней губке я просверлил отверстия глубиной 3 см для упоров на столярном верстаке. Вот почему я использовал для внешней губки фанеру толщиной 3 см. Но одиночный ряд упоров на столярном верстаке не принесет пользы, поэтому нам все еще нужно добавить другие отверстия на данном столе. Я сделаю это, когда подойду к заключительному этапу. Я просто должен учитывать механическую часть снизу.
Шаг 4: Окончание
Для проведения многих слесарных работ требуются специальные тиски. Их предназначение заключается в жесткой фиксации обрабатываемой заготовки. В продаже встречается довольно большое количество различных вариантов исполнения слесарных станков, всех их объединяет довольно высокая стоимость. Для частной мастерской можно изготовить слесарные тиски своими руками. Создаваемая конструкция обойдется намного дешевле и при этом идеально подойдет для установки в частной мастерской.
Особенности тисков
Прочные тиски своими руками в домашних условиях можно изготовить из профильной трубы. Полученная конструкция будет обладать компактными размерами, может жестко крепиться на основании. Применяются подобные тиски для работы с различными заготовками, так как устройство может оказывать различное давление на губки.
Пошаговая инструкция
Для работы потребуется относительно небольшое количество инструментов. Весь процесс изготовления можно разделить на несколько основных этапов:
После того как конструкция была собрана, проводиться ее окрашивание. Как правило, применяемый уголок изготавливается при использовании обычной стали, которая при длительной эксплуатации покрывается коррозией. Созданные тиски могут крепиться на основании при помощи болтов.
Универсальная конструкция бытового применения
Самодельные тиски для сверлильного станка или верстака не требуют сложных расчетов. Как правило, в качестве основы в большинстве случаев применяется стальная труба.
При рассмотрении того, как сделать самодельные тиски, следует уделить внимание особенностям конструкции:
Подобная конструкция может выдержать существенное воздействие и прослужить на протяжении длительного периода.
Проведение работ своими руками
Для работы с металлом потребуется болгарка и сварочный аппарат. Станочные фрезерные тиски такого вида изготавливают следующим образом:
Создаваемая конструкция тисков характеризуется высокой надежностью и длительным сроком эксплуатации. При этом она легко поддается ремонту и обходится недорого. Именно поэтому она пользуется довольно большой популярностью среди домашних мастеров.
Изготовление столярных тисков
Для обработки деревянных заготовок требуются столярные тиски. Они применяются как при изготовлении новых деталей, так и при ремонте существующих. Работать с деревом при применении слесарных тисков неудобно. Именно поэтому многие решают изготовить еще и столярные, которые имеют ряд своих особенностей.
Простейшая конструкция представлена сочетанием следующих элементов:
К особенностям изготовления можно отнести следующие моменты:
Подобным образом можно изготовить весьма практичные столярные тиски. Обойдутся они недорого, могут применяться для проведения большинства столярных работ.
Самодельные конструкции ничем не уступают промышленным. Они также могут быть рассчитаны на воздействие большой нагрузки. Создаваемые тиски могут обладать самыми различными качествами, так как они создаются мастером в зависимости от потребностей.
