Здравствуйте. Сегодня я хочу рассказать о том, как я сделал из не нужной мне болгарки отрезной станок. Мне часто приходится резать трубы. Особенно, профильные. Кто это делал, знает, что отрезать ровно профильную трубу болгаркой достаточно сложно. Это занимает много времени - приходится при помощи угольника отчерчивать под прямой угол каждую сторону, потом аккуратно прорезать по одной грани. И всё равно, бывает, что одна сторона получается на полмиллиметра короче, и потом, при сваривании тонкий металл стенки в этом месте начинает гореть из за неплотного прилегания. В идеале ровно можно отрезать только за один рез. А для этого нужен отрезной станок.
У меня была не нужная мне УШМ "DWT ws-180s". Её мне отдали бесплатно по причине неисправности - оторвалась крыльчатка ротора и болгарка заклинила. Хозяин хотел её выбрасывать и предложил отдать мне её на запчасти бесплатно. Я отремонтировал ротор, заменил щётки и подшипники.
Но оказалось, что такая болгарка мне не нужна. Она очень тяжёлая и массивная для 180-го круга. Мощности там хватает и для 230-го (2200 Вт), но, почему-то, производитель оборудовал её защитой именно под 180-й круг. Поэтому она у меня несколько лет висела в мастерской невостребованная - у меня есть более лёгкая "180-ка". Я собирался переделать защиту под 230-й круг (тогда она пригодится для работ по бетону, например), но так и не собрался!)))). Ведь 230-я у меня тоже есть...
И вот мне пришла в голову мысль купить для неё станину и сделать отрезной стационарный станок. Но рассмотрев покупные варианты, я обнаружил, что они, в большинстве своём, не обладают достаточной жёсткостью, а значит, и точностью! Поэтому, я пришёл к выводу,что нужно сделать самому.
Что мне понадобилось:
1. Собственно УШМ.
2. Уголок стальной 50 на 50 и 40 на 40.
3. Обрезок водопроводной трубы ДУ32-3,5
4. Обрезок водопроводной трубы ДУ-25
5. Подшипник 6202 (2 шт)
6. Подшипник опорный.
7. Шпилька М14.
8. Профильные трубы 15 на 15, 20 на 20, 25 на 25
9. Болты и гайки М6, М8, М14.
10. Обрезки жести.
Итак, для начала я решил собрать крепление болгарки. В покупных вариантах, рассчитанных на различные болгарки, крепление осуществляется тремя длинными болтами с контргайками, что сказывается на жёсткости. К тому же, закрепив УШМ в трёх точках, её приходится располагать вертикально, что немного "ворует" глубину реза - как правило, впереди корпус редуктора чуть вытянут. А посему я решил закрепить её горизонтально, в двух точках, с плотным прилеганием рамы к редуктору.. Минус такого крепления - оно подходит только к одной модели УШМ. Но я решил этим пренебречь, посчитав, что если мне и придётся заменить болгарку, то я просто сварю новое крепление.))))
Я вырезал два куска уголка 50:
Просверлил в них отверстия диаметром 14 мм:
И прикрутил к редуктору, используя места крепления ручки:
При этом у меня не нашлось болтов М14, и я временно заменил их обрезками шпильки с гайками. Для того, чтобы их закрутить и придерживать, пришлось прорезать шлицы под отвёртку:
После этого я прямо на болгарке прихватил уголки друг к другу сваркой, потом снял и накрепко проварил:
Далее я приступил к изготовлению каретки. Для этого мне понадобился отрезок толстостенной трубы 32-ки. Так как отрезать нужно было ровно, а под рукой пока не было отрезного станка, я использовал в качестве разметки широкую малярную ленту:
После этого я вырезал кусок трубы ДУ-25, на 20 мм короче 32-ки:
Вложил одну в другую:
Забил с двух сторон по 202-му подшипнику:
И стянул шпилькой М14, используя шайбы и гайки:
Потом вырезал кусок уголка и прихватил его к трубе. При этом прожёг электродом наружную трубу так, чтобы сварить её с внутренней:
Сейчас надо сделать стойки для крепления каретки. Их я делал из того-же уголка 50. Чтобы они получились одинаковыми, я стянул их струбциной, и в таком положении обрезал и просверлил отверстия:
Далее я собрал и сварил всю крепёжную конструкцию каретки:
Тяги на которых будет крепиться к каретке УШМ, я изготовил из толстостенной профильной трубы 20 на 20. Оптимальную длину их вычислил опытным путём, выложив из труб и брусков схему будущего станка:
Осталось вырезать и сварить всё воедино:
На этом этапе я "примерил" болгарку:
Теперь подошла очередь стола. Его я изготовил из листа стали, толщиной 4мм, размером 60 на 60 см:
Закрепил на этом листе всю конструкцию:
Из профильной трубы 15 на 15 сделал две квадратных рамки, размером 50 на 50 см. При этом в трубе, в местах сгиба прорезал только по три стенки, четвёртую оставил.
После этого вварил в углах вертикальные стойки из той-же трубы, и на получившийся параллелепипед закрепил мою конструкцию.
На данном этапе возникла необходимость выставить прямой угол между отрезным кругом и столом. Как я уже говорил, я исключил все регулировки в угоду жёсткости (читай: точности) конструкции. В моих планах было просто подогнуть тяги, а потом укрепить их в нужном положении, приварив к ним в качестве усиления уголки. Но, когда я попробовал их подогнуть сперва двумя монтажками... (У-у-у! Какой я оптимист!)))). Потом ломом! (Результат тот же)..... Я понял, что усиливать конструкцию не придётся!! Две толстостенные профильные трубы небольшой длины, к тому-же, проваренные на концах к уголкам швами по 5 см длиной с каждой стороны, дают неимоверную жёсткость! ...
Подогнуть я смог, лишь вставив между ними двухметровую (!) трубу, сечением 60 на 20. (Благо, между тягами как раз 60 мм.
Итак, вертикаль выставлена! Теперь прорезал стол:
После этого расширил и удлинил прорезь малой болгаркой. (На случай установки, к примеру, круга по дереву.)
Кстати...Изначально у меня возникла мысль сделать "2 в 1". Т.е., предусмотреть возможность переворачивания стола болгаркой вниз, с целью получения циркулярки! И я даже начал это воплощать. К примеру, шляпки всех крепёжных болтов с обратной стороны я проварил, расплавил и зачистил, чтобы получить ровный циркулярочный стол:
По той же причине сделал симметрично отверстия для крепёжных болтов, которыми стол крепится к "параллелепипеду"... Но эйфория от того, что "классно я придумал" прошла, и я понял, что я просто "повёлся", и погнался не за практичностью, а за "классно получилось".))))))
А на деле я НЕ БУДУ ЭТИМ ПОЛЬЗОВАТЬСЯ!!! Ведь у меня циркулярка есть. И она, в любом случае, лучше, чем сделанная из болгарки! К тому-же, работая циркуляркой с деревом, хорошо поставить рядом этот станок с кругом по дереву, чтобы торцевать. А не переворачивать стол ради каждой доски...
В общем, отбросил я эту глупую затею....
..
Дальше я приступил к сооружению упора для заготовки. Я приложил угольник к кругу, отчертил линию под прямым углом, и закрепил по ней упорный уголок 40 на 40.
После этого я открутил уголок и по его отверстиям, приложив на этот раз угольник 45 градусов, просверлил отверстие в столе.
Забыл сфотографировать, но тут, думаю, понятно....Теперь, чтобы отрезать под 45, нужно извлечь один болт, повернуть уголок и закрепить в другое отверстие.
Следующий этап. Я приступил к сборке инструментальных тисков. Ведь точно отрезать можно только хорошо закреплённую заготовку.Вырезал кусок трубы 20 на 20.
Вставил внутрь обрезок шпильки М14 и стянул гайками. При этом, одну гайку взял длинную, соединительную:
Приварил её.
И обработал болгаркой, придав ей наружные размеры трубы:
Далее я ещё понаваривал, там где не хватило и ещё обработал. (не фотографировал).
Потом вырезал кусок 25-й трубы (в неё легко и достаточно плотно входит 20-ка) и приварил к ней поперёк обрезок полосы, чтобы можно было, просверлив отверстия, закрепить её к столу. Это будет направляющая:
На краю шпильки я сделал выборку и изготовил туда маховичок.
Далее, на краю стола закрепил уголок с отверстием, и собрал тиски. шпильку вкрутил в трубу с приваренной гайкой, одел на неё направляющую, и всё это пропустил через упорный уголок, подложив опорный подшипник, который зафиксирован зашплинтованной гайкой: Короче, поймёте по фото:
Рукоятку маховичка сделал из мебельного болта, одев на него металлическую трубку.
На конце сделал широкий упор. И получились вот такие инструментальные тиски:
При вращении маховичка, труба с приваренной гайкой вылезает из направляющей и плотно прижимает заготовку к упору. Единственное неудобство - вращать нужно влево.))). Зато надёжней, чем эксцентриковый зажим.
Далее, я приступил к изготовлению защитного кожуха. Как я уже говорил, кожух на болгарке был под 180-й круг, а я решил использовать 230-й. (Мощности хватает. Обороты тоже подходящие.). К тому-же, так как мне нужна точность, то резать я буду толстыми кругами (2,6, или 3 мм). Потому как более тонкие немного болтаются при нажиме. А посему количество искр будет неимоверным!!! Поэтому я решил сделать наиболее закрытый кожух, и закрепить его непосредственно к станине.
Сперва я сделал шаблон из картона.
Для резки металла, в наше время, существует огромное множество всевозможных инструментов. Многие из них ручные и имеют большой ряд неудобств. Остальная часть инструментария, считается автоматизированной и имеет большие габариты, либо большую ценовую категорию.
Чтобы совместить приятное с полезным, а также удобство и ценовую категорию, рукодельные мастера создали дисковый отрезной станок. Ниже мы рассмотрим всё, что касается данного оборудования.
Область применения данного станочного оборудования распространяется на промышленную область применения и на бытовое использование. Используется для раскроя различного вида металла (сталь, чугун, медь, алюминий и т.д.).
Так как в быту существует огромное множество различных объектов из металла, требуемых мелкого ремонта, этот станок становится крайне необходимым. Ведь один раз опустить стойку резака с режущим диском будет проще и быстрее, чем вручную пилить ножовкой.
Габаритные характеристики самодельного оборудования позволяют расположить его под навесом, в летнее время, а зимой благополучно расположить в тёплом гараже, либо в мастерской.
Совет: Для установки станины крайне важно выбирать гладкое и прочное место (бетонную плиту, толстые уголки, либо бетонировать опорные ножки станины). Делается это для того, чтобы во время работу снизить возможность появления вибрации к минимуму.
На производстве в основном применяют автоматизированные системы, которыми управляет оператор через ЧПУ. Цель - серийное производство металлопродукции, в виде резки труб заданных размеров и различных сечений, плоского металлопроката и многое другое.
Ниже мы разберём, по каким критериям различают данное станочное оборудование.
Классификация отрезных станков
Все отрезные станки различают по огромному количеству критериев. Мы же разберём самые главные. Итак, основные технологические критерии:
По типу инструментария
Разделение происходит непосредственно по инструменту, осуществляющему резку металлопродукции. В свою очередь они разделяются на следующие подвиды:
Ленточнопильные
В данном случае используется ленточная пила с зубчиками. Изготавливается лента из высококачественной быстрорежущей стали. За счёт того, что режущая лента тонкая, осуществляется экономия в расходе материала, из-за тонкого разреза. Применяются ленточные станки на производствах.
Ножовочные
Используются на небольших производствах, а также в быту. Ножовочный инструмент бывает ручным (всем известная ножовка по металлу) и электромеханическим станочком. В данном случае, ножовочное полотно изготавливается из различных металлов (быстрорежущая сталь, углеродистая сталь, легированная сталь, биметаллическая сталь). Этот вид довольно прост в эксплуатации и считается удобным инструментом.
Дисковые станки
Относятся к категории незаменимых инструментов. Используются во всей металлообрабатывающей промышленности. На таком оборудовании можно осуществлять качественный раскрой металла даже не квалифицированному человеку. Помимо промышленности это станочное оборудование широко применяют и в быту.
По числу режущих кромок
Одноголовочные
В конструкции присутствует один режущий диск. Такой вид станка является малопроизводительным в своём роде и способен выполнять только одну операцию.
Двухголовочные
В их конструкции используют две «головы» для крепления дисков. В данном случае, одна «голова» находится в прочно закреплённом и неподвижном состоянии. Вторая имеет возможность двигаться в независимости в первой. Это оборудование считается высокопроизводительным инструментом.
По типу подачи пильного диска
Фронтальная подача пильного диска
Центр диска осуществляет движение в горизонтальной плоскости.
Нижняя подача
Центр диска движется снизу вверх по вертикальной плоскости.
Маятниковая подача
Центр режущего диска осуществляет движение похожее на дугу, сверху вниз.
Вертикальная подача
Центр диска движется по горизонтальной плоскости сверху вниз.
По основному виду
Отрезные пилы
С помощью этого инструмента производится отрез мерных деталей металлопроката. Хорошо подходит для мелкосерийного производства.
Абразивно - отрезные
При работе с таким оборудованием используются абразивные круги. Осуществляется качественное срезание остатков (заусенцев) металлопроката. Раскрой материала на заготовки, распил профильного металла под необходимым углом от 0 до 45 градусов.
Правильно-отрезные
Такое оборудование осуществляет обработку металла производимого и поставляемого на катушках (арматурная сталь, металлическая полоса, проволока, прутки с профильным сечением). Это оборудование оснащено правильным механизмом и автоматической размоткой металла с бабины. Скрученная проволока попадает в этот механизм, выпрямляется по всей плоскости и подаётся в специальный приёмник для дальнейшей обработки.
Совет: В зависимости от материала, по которому будет осуществляться раскрой, необходимо выбирать подходящие режущие диски. Диски должны подходить по техническим характеристикам.

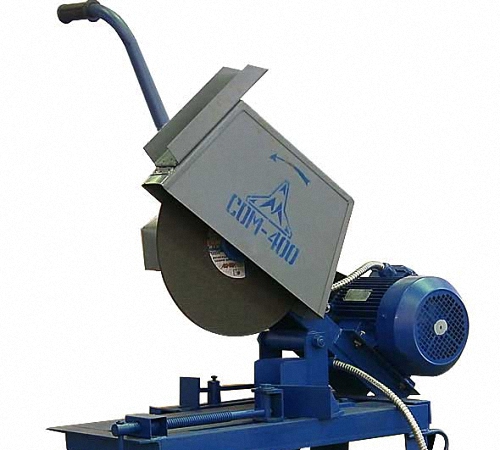

Устройство дискового станка
Рама
Или металлическая конструкция, играющая роль основания агрегата.
Маятниковый узел
Это своеобразная металлическая деталь из металлопрофиля, которая по виду похожа на букву «Т». Подвижная сторона крепится на кронштейн, расположенный на станине. Движение маятника осуществляется посредством подшипников, а возврат в первоначальное положение гибкой деталью (прочный жгут, либо небольшая пружина).
Трубоприжим
Так называемые тиски, закреплённые на станине. Они позволяют прижать заготовку, чтобы придать ей неподвижное положение.
Ось маятникового узла
С помощью этой оси производится движение диска.
Электрический двигатель
Сердце агрегата. Именно он приводит в действие весь механизм. Для этого оборудования используют асинхронный двигатель.
Пускатель
Короб с электроникой, которая подключена к электрической сети. На этом коробе расположены кнопки включить и выключить.
Защитный кожух круга
Стальная защита, которая предотвращает попадания осколков от диска, непосредственно в работающего на агрегате, человека.
Защитный кожух ремня
Расположен там, где совершает своё движение ремень. Предназначен этот кожух для защиты от попадания в работающего человека ремня, при его разрыве.
Рукоять маятникового узла
Та деталь, с помощью которой производят нажим режущим диском на заготовку.
Болт заземления
Как и во всех станках, на корпусе агрегата расположен болт, с помощью которого осуществляется заземление.
Абразивный круг
Непосредственно режущий диск, состоящий из различных материалов.
Строповочные скобы
(4 единицы)
Станина
Это та область, на которой расположен основной узел агрегата.
Регулируемый упор
За счёт него фиксируется нужный размер будущего изделия.
Совет: Если ваш бюджет довольно скромен, то для создания деталей агрегата можно использовать подручные материалы. Если же бюджет позволяет, то желательно приобрести все комплектующие детали в магазине. Это повысит производительность и срок службы.
Изготовление дискового отрезного станка
Для любого изобретения потребуются те или иные детали, будь то покупные элементы или самодельные детали. Для создания отрезного детища потребуется следующее:
- Металлический уголок с размерами № 24.
- Металлический швеллер № 10.
- Подвижный вал.
- Трубки для изготовления рукояти.
- Сварной аппарат.
- Подшипники для маятникового механизма.
- Привод электрический.
- Короб для расположения электроники.
- Тумблер включения и выключения.
- Цепь осуществляющая запуск.
- Обмотка.
- Электрическая дрель.
- Крепёжные элементы (болты, винты).
Разберём ход сборки всего оборудования:
- Первым делом, болгаркой нарезаются заготовки на раму размерами 400х600х1200 мм.
- С помощью сварки осуществляется сборка рамы из подготовленных деталей.
- Поверх всей рамы вваривается швеллер. Он придаст дополнительную прочность станку и будет служить направляющей.
- На швеллер прикручиваются несколько вертикальных опор.
- Далее производится монтаж следующей рамы, на которой будет располагаться двигатель и вал. Размеры рамы должны составлять 400х600 мм.
- На раме крепится плита, предназначенная для двигателя. Лучшим электродвигателем для этих целей является асинхронный движок. Мощность его должна составлять от 1.5 до 3 кВт. После установки движка, необходимо произвести его подключение к трёхфазной сети.
- Вал, фланцы, опоры со шкивом выполняются на токарном станке.
- Далее производится установка подшипников и шкива.
- Установка короба, в котором располагается схема, осуществляется в нижней части рамы.
- Между вертикальных опор вставляется вал с втулкой. Диаметр вала 12 мм. Зазор между втулкой и валом должен быть сведён к минимуму.
- С двух сторон на втулке привариваются ограничители из кусочков швеллера.
- На длинную опорную балку и на куски швеллера устанавливается электромотор и механизм порезки.
- Заключительным шагом является установка ремня, который связывает вал и мотор.
Исходя из вышеизложенных шагов сборки, можно сделать вывод, что собрать такой агрегат своими руками будет намного дешевле. Более того, в процессе сборки, вы сами регулируете весь механизм, как говорится под себя.
Подключение кнопки, которая предназначена для аварийных ситуаций, осуществляется напрямую, а двигатель через короб со схемой и автомат.
Совет: Если вы хотя бы один раз собрали такое сооружение своими руками, вы с лёгкостью сможете заняться ремонтом подобных агрегатов. Всё потому, что весь механизм такого станка вы будете знать наизусть.
Изготовление отрезного станка на основе болгарки
Помимо классической вариации отрезного станка
Существует и упрощённый вариант станка с использованием болгарки (УШМ). В данном случае делается рамка, в которую крепится вторая рамка на втулку. Именно на вторую рамку закрепляется УШМ с помощью металлических креплений.
Для того, чтобы болгарка смогла возвращаться в исходное положение, необходимо закрепить рамку и болгарку тугой резинкой или пружиной. Сама же рама закрепляется на подготовленную станину или же на большой и тяжёлый стол. Тяжесть стола обеспечит минимум вибрации. Если же готовится станина, то её необходимо крепить на подготовленный заранее фундамент. Такое изобретение может послужить хорошим инструментом в домашней мастерской или же отличным приспособлением для совершения раскроя металла.
Общие отзывы о станке
Если вы будете искать отзывы в интернете о данном агрегате, то вы найдёте только положительные отзывы. Ведь действительно, такое изобретение очень удобно в своём роде. С его помощью не нужно мучиться с болгаркой в руках, в изогнутом состоянии. Если и выбирать отрезной инструмент для тех или иных работ, то только дисковый отрезной станок.
Видео обзоры
Видео обзор дискового отрезного станка:
Видео обзор отрезного станка с применением болгарки, вместо диска:
Видео обзор сборки самодельного станка:
Видео обзор работы отрезного станка:
Маятниковая пила по металлу, по сути, представляет собой отрезной станок, в задачи которого входит: резка труб, профилей, уголков из металла, под различными углами. Станок представляет собой жёстко закреплённую станину, с маятниковым механизмом, который позволяет производить резку точно по размеру и намеченному углу. В основном на рынке представлен инструмент компании Макита, что гарантирует высокое качество и эффективность, но также есть и изделия от менее известных производителей.
Устройство
Маятниковый механизм подачи режущего инструмента предполагает рабочее движение сверху-вниз, посредством механического или ручного управления. Одним из достоинств маятникового станка является и изменение угла реза, до 45 градусов от нормали. Рабочим органом станка является дисковая пила, в зависимости от типа станок может быть одно- и двухголовочным, в зависимости от количества отрезных пил.
Дисковая пила расположенная на маятниковом механизме может приводиться в движение как вручную, работником, так и автоматически.
На станке зачастую устанавливают градуированные лимбы, для дополнительного контроля точности отреза, например, станок Макита LC1230, в этом случае угол реза меняется поворотом рукоятки.
Достоинства и недостатки
При полной комплектации маятниковая пила абсолютно безопасна и комфортна в использовании. Пылесборник собирает элементы абразива и частицы металла. Зажим для закрепления заготовки держит отпиливаемую деталь и не допускает перекоса полотна.
Достоинства маятниковых отрезных станков:
Недостатки: единственным недостатком этого рода станков является их высокая стоимость в профессиональном исполнении. Так, маятниковая пила Makita стоит от 10 тыс. рублей. Но в то же время инструмент компании Макита наиболее ценится нашими промышленниками. Макита выпускает электроинструмент и комплектующие, то же самое полотно пил, высокого качества и разной цены, от бытовых моделей, до высокопрофессионального оборудования.
Монтажные пилы
Особый подтип отрезных маятниковых станков отличается упрощённым устройством и повышенной мобильностью. Монтажные станки не имеют механизма разворота самой пилы и режут заготовку только по нормали.
Устройство в этом случае максимально упрощено, пила, маятник, станина. Диски для резки металла, как правило, абразивные, реже используются твердосплавные.
Привод на диск, у профессиональных отрезных станков, обычно ремённой, это позволяет снизить нагрузку на двигатель, избежать резких рывков.
Ввиду отсутствия жёсткого крепления маятника и заготовки, при работе с отрезными монтажными станками необходимо учитывать следующие нюансы:
- Используйте струбцину, для фиксации заготовки в момент резки.
- В момент пуска крутящийся момент диска дает сильный толчок пиле, учитывайте это.
- При резке монтажным станком на заготовке образуется заусенец, который впоследствии необходимо снимать.
Создание маятникового станка своими руками
Для этого достаточно сделать станину из швеллера и уголка, в качестве рабочего инструмента можно использовать обычную циркулярную пилу, закрепив ее на станине.
Раскрой станины , сделать достаточно просто, установить два швеллера — лапы, соединив их попарно. К ним приварить основание маятника. Часто в роли основы используют цельную металлическую плиту в 12 мм толщиной, в этом случае отверстие для диска пилы просто прорезается или высверливается. Нужен сверлильный станок.
После этого необходимо сделать обоймы под подшипники для маятника, для этого лучше всего обратиться в токарный цех. После токарной обработки потребуется и сварка .
Также во время создания деталей поворотного станка и маятника вам потребуется фрезерный станок и сверлильный.
Не стоит забывать и о кожухах, для их изготовления лучше всего использовать листовой металл толщиной 0,8–1 мм. Раскрой производится по готовым выкройкам, после чего прихватывается точечной сваркой.
В ходе обработки и заготовки использованы:
- Газовый резак, резка металла основания, заготовок маятника и станины.
- Токарно-винторезный станок, для вытачивания пальцев и обойм.
- Фрезерный станок, для обработки краёв заготовок и фрезерования части деталей маятника.
- Сверлильный станок.
- Сварочный трансформатор.
В целом получается, что цена самостоятельного изготовления станины для маятниковой пилы велика, потребуются силы целого ремонтно-механического цеха. В некоторых случаях, оно того стоит, иногда нет. Цена слишком велика.
Иногда проще и эффективнее купить уже готовый инструмент. Это позволит сохранить время и деньги.
Режущий инструмент
В качестве режущего инструмента пила использует дисковые пилы, абразивные круги различного диаметра и посадочных мест. В этом случае необходимо
смотреть руководство по эксплуатации пилы, там указаны рекомендуемые параметры диска. Так, пила Макита LC1230 использует для резки диск диаметром 12, с дюймовой посадкой, 25,4 мм и количеством зубов — 60 штук. Это может быть пильный диск Макита, 305х25,4х60, например, макита В-29393. Также могут использоваться диски других производителей, подходящие по техническим характеристикам. Резка, как правило, производится дисками с твердосплавными напайками на концах зубов диска.
Эксплуатация
Перед применением станок необходимо установить на возвышенный стол или верстак, это нужно для комфортности его использования. Также необходимо освободить место для резки, подноса материала и складирования заготовок.
Пила Макита LC1230 компактна, для её установки требуется небольшая площадь, но не нужно забывать о перемещении материала и заготовок, в результате рабочая зона отрезной пилы составляет прямоугольник 2х4 метра. При длине материала в 2–3 метра.
Резка маятниковой пилой занятие несложное, но тем не менее требующее внимательности и аккуратности. Так, особую опасность представляют искры и раскалённые частицы металла летящие из-под пилы. Частично от них спасает воротничок, установленный на корпусе пилы. Но тем не менее не нужно забывать и о средствах индивидуальной защиты.
Отрезной станок по металлу пригодится для любой мастерской. Требуется он при строительных работах и в слесарном цехе. Рынок предлагает большое разнообразие станков, но не все они доступны по цене. Для домашних мастерских выходом из сложившейся ситуации станет самодельный отрезной станок по металлу. Для его изготовления потребуются определенные навыки работы со сварочным аппаратом и слесарными инструментами. Потребует отрезной агрегат по металлу от мастера и навыков электрика.
Необходимые инструменты и материалы
Чтобы будущий станок надежно выполнял свои функции, понадобится простой набор инструментов:
- дрель;
- болгарка;
- метчики;
- аппарат для сваривания;
- гаечные ключи;
- плашки.
Дополнительно потребуется двигатель. Оптимальным является вариант двигателя мощностью 2 кВт. Рекомендуется приобретать однофазные или трехфазные двигатели для таких станков.
Необходимыми элементами будущего агрегата являются:
- листовая сталь 3 мм в толщину;
- подшипники 204;
- 2 шкива;
- металлический уголок;
Любой самодельный механизм необходимо подгонять под свои запросы и чертежи. Отдельное внимание мастером уделяется технике безопасности. При работе с отрезными агрегатами особо уязвимой частью тела являются руки, которые легко повредить, пренебрегая простыми правилами безопасности работы.
Дисковые отрезные аппараты
На практике мастера изготавливают станки трех разновидностей: ленточные, маятниковые, дисковые. Первый тип сложнее всего изготовить в рамках домашней мастерской. Оптимальным вариантом считается станок для резки металла дискового типа.
В состав таких агрегатов входят:
- отрезной диск;
- маятник;
- рабочий стол;
- электрический двигатель;
- механизм привода.
Для стандартной мастерской достаточная мощность используемого двигателя - 1,5 кВт. Мощность электродвигателя зависит от типа используемого металла. Если при работе используется металл с тонкими стенками, то мощности 1,5 кВт для такого двигателя будет достаточно. Для проведения частых работ по резке труб из профиля понадобится агрегат мощностью 3 кВт.
Важным показателем двигателя является количество оборотов, которые он совершает в процессе нарезания металлической детали. Рекомендуемое число оборотов составляет не меньше 3000 в минуту. При низких оборотах электродвигателя отрезной диск не в состоянии работать оптимально.
Особое внимание необходимо уделять диаметру используемого круга. Мастера советуют выбирать круги диаметром 300-350 мм при мощности электродвигателя 2 кВт. При указанных параметрах рекомендуемое количество оборотов двигателя составляет 3000-4400 оборотов в минуту. При увеличении показателя круг разрушается, а при низких оборотах он быстро перегревается и стирается.
На что обратить внимание
Значение имеет выбор механизма привода. С этой задачей хорошо справляется ременная передача. Для ее изготовления понадобятся 2 шкива, имеющие один размер. Первый шкив фиксируется на приводном валу отрезного круга, второй - на валу электродвигателя. Вал устанавливают на двух подшипниках.
Чтобы ремень не проскальзывал, и сохранялось необходимое натяжение, необходимо закрепить электродвигатель в тыльной части маятника. Крепеж делается на 4 болтах.
К маятнику предъявляются свои отдельные требования. Он должен быть:
- сбалансированным;
- хорошо сваренным;
- двигаться перпендикулярно относительно рабочего стола.
Маятник крепится на двух вертикальных стойках. Каждая стойка имеет прорези, куда вставляется втулка диаметром 11 мм. Стойки изготавливаются из металлического квадрата размером 40*40 мм. Оптимальная высота - 90 мм.
Требования к рабочему столу конструкции
Отрезной агрегат должен иметь рабочий стол оптимальных размеров. Необходимые параметры составляют: 701*1000*900 мм. Стол сваривается из уголка размером 25*25 мм, после чего покрывается листом из стали, имеющим толщину 3 мм. В листе заранее делаются прорези в месте вращения круга.
На рабочем месте закрепляется с поворотным прижимом и поворотный упор. Подобный самодельный механизм позволяет нарезать изделия под углом и перпендикулярно.
Любой отрезной аппарат по металлу требует при его монтаже соблюдения ряда условий:
- требуется регулировка угла вращения (его расположение должно быть перпендикулярным относительно поверхности рабочего стола);
- мастеру необходимо защитить свои руки от повреждений, установив кожухи вокруг диска и вращающихся элементов;
- важно заранее рассчитать вращательную скорость круга;
- снабдить рукоятку аварийной кнопкой остановки, которая при нажатии руки моментально останавливает работу всего механизма;
- усилие подачи круга расположить в зоне реза.
Порядок действий при самостоятельном изготовлении станка
Любой станок, с помощью которого имеется возможность нарезать металл, собирается по схеме:
- подготовка защитных кожухов, предназначенных для установки на приводной ремень;
- установка мотора с применением приводного ремня в качестве соединительной детали между двигателем и валом;
- изготовление вала для закрепления на нем шкива и отрезного диска (узел собирается и монтируется на маятнике, в качестве которого выступает верхняя часть конструкции);
- изготовление вала для крепления на нем маятника;
- изготовление станочной рамы, на которой предполагается крепить металл для обработки и уловитель искр;
- маятник фиксируется на раме;
- монтируется электропроводка;
- аппарат запускается в тестовом режиме для проверки качества сборки.
Особенности сборки аппарата на основе болгарки
В условиях мастерской имеется возможность осуществить сборку самодельного отрезного станка по металлу на основе болгарки. Потребуются инструменты и материалы:
- пусковое реле;
- несколько профильных труб с квадратным или прямоугольным сечением;
- педаль управления;
- лист из металла для рабочего стола;
- пружина;
- металлический уголок;
- два подшипника.
Пусковое реле станка
В отличие от станка дискового типа, работа такого аппарата имеет более точный результат. Процесс сборки очень совпадает со сборкой дискового, но имеет ряд особенностей:
- изготавливаются каркасные детали;
- обустраивается шарнирное соединение на маятниковом рычаге;
- изготавливается кронштейн в форме буквы «П», в котором делаются отверстия для монтажа редуктора шлифмашинки;
- изготавливаются планки с хомутами, за счет которых болгарка закрепится на маятнике;
- сваривание хомута, кронштейна и режущего инструмента (альтернативой может стать использование резьбового соединения для монтажа указанных элементов);
- прессовка в опоры подшипников;
- прессовка подшипников на вал с двух сторон;
- сварка маятника на краю рабочей платформы с обязательным отступом от края на 0,5 см;
- монтаж болгарки и защитного кожуха;
- установка возвратной пружины.
После установки всех элементов конструкции станок запускается в пробном режиме. Дополнительно потребуется подогнать паз под инструмент и установить опоры, с помощью которых крепится обрабатываемый металл.
На заключительном этапе работ станок покрывают эмалью. Она обезопасит агрегат от неблагоприятного воздействия ржавчины.
При работе с болгаркой мастеру необходимо защищать руки и глаза от воздействия искр. Любые работы проводятся в защитных рукавицах и в маске.
Работая режущим инструментом, например, болгаркой, многие мастера понимают, насколько проще делать резку металла при помощи простейшего станка - и работа удобнее, и линия среза идеальная. Но при просмотре цен на отрезной станок по металлу, пусть даже самый примитивный б/у-шный, появляется желание смастерить нечто вроде этого приспособления самостоятельно. Есть несколько способов сделать отрезной станок своими руками, например, на основе болгарки или диска. Все конструкции имеют свои минусы или очевидные преимущества.
Применение отрезных станков быту
В работе по металлу невозможно обойтись без сварки, резки, шлифовки и других типов обработки. Возможность иметь у себя в хозяйстве простейшие станки, для деревообработки и по металлу - это огромное подспорье домашнему мастеру. В тех местах, куда сложно добраться для выполнения работ, например, отрезать металлическую лестницу или что-то изменить в конструкции чердака, там понадобится болгарка или циркулярная пила. А нарезку равных кусков арматуры, прутьев, небольших труб и всевозможных заготовок из металла намного проще сделать на рабочей поверхности станка.
Этим же отрезным танком можно пользоваться и в других целях, чтобы резать алюминий, пластик и другие синтетические материалы. Однако не рекомендуется станки по металлу применять для целей деревообработки. Учитывая небольшие размеры бытового металлорежущего станка и общую простоту такой конструкции, его будет несложно разместить на своей усадьбе.
Для работ на станке понадобится хорошо освещенный участок во дворе или в гараже, розетка и ровная поверхность пола. А при ненадобности его всегда можно вынести в мастерскую, кладовую или подсобное помещение до очередного применения в хозяйстве. Некоторые конструкции самодельных станков можно собирать и демонтировать, рама или основание конструкции останется цельной.
Самодельный станок отрезной также можно не только использовать в доме, но и сдавать в аренду, чтобы окупить затраты на его изготовление - словом, это очень выгодное приспособление.
Классификация станков
Конструктивно все металлорежущие станки объединяют двигатель с передачей, отрезной диск и рабочая поверхность станка. На отрезной станок чертежи есть на большинстве сайтов, посвященных различным самоделкам. Зная основы принципа работы этого приспособления, несложно вносить свои коррективы, чтобы использовать те материалы и механизмы, которые уже есть в хозяйстве.
1. Мощность используемого мотора зависит о предполагаемой производительности, и с этим важно определиться до того, как делать отрезной станок. Большинство готовых отрезных станков имеют довольно высокую мощность - до 2000 Вт. Хотя станок для бытового использования может иметь меньшие параметры, все же не стоит забывать, что металл везде одинаковый.
2. Для сохранения мощности двигателя, на котором будет работать станок, важно избрать подходящий метод кинематической передачи. Наиболее распространенные - ременная и фрикфионная передача трения, каждый способ имеет свои преимущества. Передача зацепления - зубчатая, червячная, цепная, но последний вариант наиболее популярен. Ременная передача дает меньше всего шума и используется чаще всего на самодельных станках, а для более точных станков она не подходит из-за вероятности соскальзывания ремня. Однако при любой конструкции станка важно помнить о соблюдении техники безопасности.
3. Даже самодельный станок желательно снабдить тисками - для гарантированного удержания обрабатываемого материала. Твердосплавный диск или абразивный круг - выбор за мастером, в зависимости от того, что есть под руками, а также от наиболее часто выполняемых работ.
4. Параметры угла нарезки металла могут варьироваться от 45° до 90°, но обычно резка производится под прямым углом. Не каждый самодельный станок обладает подобным преимуществом.
5.Диаметр диска определяет высоту отрезаемого куска металла, но эти параметры можно менять. Например, широкую тонкостенную трубу можно поворачивать производя резку, но сложно закрепить тисками. Разметить объемную металлическую конструкцию на рабочей поверхности станка иногда тоже бывает проблематично. Отрезные станки, в большинстве случаев, имеют рабочий диаметр до 400 мм.
6. От скорости оборотов диска во многом зависит суммарная производительность ручного станка для точной резки металла. Большая скорость работы станка напрямую влияет и на качество резки.
7. Масса и габариты самодельного станка формируются в зависимости от материала общей конструкции, который желательно снабдить на ножках виброопорами.
8. От подачи режущего инструмента также зависит тип отрезного станка - маятниковый, с нижней или фронтальной подачей. Диск подается сверху при маятниковой подаче.
9. У самодельного станка может быть 2 отрезные головки или одна, соответственно, различают одноголовочные и двухголовочные варианты.
Абразивно-отрезной станок предназначен для резки металлической арматуры, прутьев, профилей, двутавра, труб разного диаметра, твердых деталей и профилей под разным углом. Работает абразивным кругом.
Ленточно-отрезной станок или ленточнопильный работает на основе принципа замкнутой металлической полосы с перемещением по шкивах.
В домашних условиях, проще всего соорудить отрезной дисковый станок по металлу. Есть несколько способов, как сделать отрезной станок своими руками, но наиболее понятен будут самый простейший метод.
Процесс изготовления станка на основе режущего диска
Для работы потребуются:
- стальной уголок,
- швеллер,
- дрель,
- сварочный аппарат,
- электродвигатель,
- подшипниковая пара,
- пусковая цепь,
- выключатель,
- катушка,
- деревянный щит или стальной лист для рабочей поверхности,
- коробка для обеспечения работы электросхемы.
1. После подготовки всего инструментария делают раму или общий каркас подходящих размеров, например, из уголка №25. Части конструкции на отрезной станок по чертежу замеряют и нарезают болгаркой, далее приступают к сварке. Готовая рама может быть посажена на виброопоры ножек, которые облегчат работу станка. Ножки проще сделать из того же профиля или трубок небольшого диаметра.
2. К полученному столу приваривают швеллер №10, выполняющий роль направляющей оси, он станет основой конструкции для крепления режущей части станка и соединения с мотором. Далее основные детали крепятся к швеллеру, включая две вертикальные стойки, укрепляемые болтами.
3. Далее из профилей необходимо сварить другую раму - это основание для крепления электродвигателя и основного режущего диска. С другой стороны рамы закрепляется электродвигатель мощностью порядка 1,5-2 кВт. Наиболее долговечными и надежными считаются асинхронные двигатели. Мотор нужно будут запитать от 3-фазной сети. Напоминаем, что движок большей мощности обеспечит более ровный срез и хорошую скорость выполнения работ по нарезке металла.
4. Способ крепления вала и общий принцип его подсоединения к конструкции - не принципиален. Нарезной станок, при грамотном обеспечении подачи оборотов от электромотора к вращающемуся валу, обязан надежно работать. Это ему поможет обеспечить клиновой ремень. Некоторые работы можно заказать токарю (вал с опорами, шкив под ремень и дисковые фланцы). Целесообразно сделать выступ фланца диаметром 32 мм.
5. Далее опорные подшипники крепятся в гнездах плит верхней рамы на швеллере. Болтами с гайкой можно закрепить двигатель и вал. Обеспечение работы электросхемы - в готовой коробке с переключателем, которую прикрепляют в нижней части рамы.
6. Соединение стоек с валом диаметром 12 мм делают при помощи одетой втулки. Чтобы она не соскальзывала, втулку и вал присоединяют с наименьшим зазором при скользящей посадке. На втулку приваривают коромысло от швеллера, чтобы его плечо находилось в соотношении 1:3.
7. Возле двигателя понадобится установить жесткую пружину - для обеспечения, возврата, подойдёт даже от эспандера. Пружины и цепи достаточно надежно закрепить болтами.
8. Электромотор устанавливается со стороны меньшего отрезка коромысла, а вал - с большей стороны. Ременная передача обеспечит движение вала.
9. Обязательно нужна кнопка экстренной остановки и пусковая цепь, при этом двигатель необходимо подсоединять через коробку и трехполюсный автомат, а кнопка остановки ведут к подключению в сеть напрямую. Подключение станка обеспечит трехполюсный пусковой автомат, запускающий электромотор.
10. Помните об искре, которая будут лететь от диска - обеспечьте его кожухом. Работу сначала проверяют на холостом ходу, и лишь убедившись в надежности конструкции, можно пробовать резку мягкого металл, например, алюминия, чтобы скорректировать все неточности. Рабочую поверхность конструкции можно сделать металлическую или деревянную и, покрытую плотной фанерой, если необходимо для работы - закрепите тиски.
Процесс изготовления станка на основе болгарки
Есть несколько способов того, как сделать отрезной станок по металлу своими руками - на эту тему есть несколько хороших видео.
Первый способ. Самое простейшее приспособление - каркас из трубы, которая одновременно послужит удобной ручкой. С одной стороны сваркой крепится поперечная планка, на которой должны быть отверстия под крепление болгарки. На эту основу будет крепиться подвижный вал на кусок уголка, эта же часть может крепиться на пол гаража или на рабочий стол. А с другой стороны закрепляют к пружине, при помощи которой станочная конструкция сможет возвращаться на исходную позицию. При грамотном креплении болгарки приспособление поможет производить более точную резку металла, освобождая при этом одну руку.
Не стоит забывать об обратном ударе болгарки, когда инструмент отбрасывает назад, если заклинивает абразивный диск. А осколки абразива о разрушения диска могут серьезно травмировать. Закрепленная на станок болгарка с закрытым кожухом такие последствия минимизирует. Однако простейшая конструкция не дает возможности выполнять высокоточную нарезку, например, когда нужно нарезать небольшие куски стального прута, которые требуют дальнейшей корректировки.
Второй способ трансформации болгарки в отрезной станок для работ по металлу. Это станок можно сделать разборным.
Для работы потребуются:
- сварочный аппарат,
- дрель,
- стальной уголок,
- профилированная труба,
- швеллер,
- пружина,
- реле,
- одинаковые подшипники,
- педаль,
- болты,
- деревянный щит или стальной лист для рабочей поверхности.
1. Необходим предварительный чертеж или эскиз, где обозначены все размеры и необходимые детали. Готовые чертежи на отрезной станок по металлу есть в интернете, но все равно придётся вносить свои коррективы, используя то, что уже имеется в хозяйстве. Легкий эскиз не требует точных замеров, достаточно соблюдать пропорции и иметь точное представление о каждом элементе конструкции. И помните, что придется менять каркас под разные размеры рабочего диска болгарки.
2. Две рамы на общей оси - основа простейшего каркаса станка, и лучше сварить их из металла. На нижнюю часть необходимо приварить то крепление, которое будет состоять из подвижной струбцины и прижимного уголка. Ту часть, на которой будет закреплена болгарка, нужно сделать перемещающейся по вертикали относительно нижней, подобно маятнику. Без пружины не обойтись, она нужна для возврата на исходную позицию. Дополнительно сваркой закрепите линейку с ограничителем - для точности замеров.
3. Запуск работы такого станка обеспечит пусковая педаль (кнопка), подсоединенная через низковольтное реле, подавая болгарке напряжение. Проверку конструкции после включения необходимо делать на холостом ходу. Если круг не задевает кожуха, свободно вращаясь, то можно применять конструкцию на практике - самодельный станок для резки металла готов.
4. Данная конструкция может быть разборной, а на болгарку можно устанавливать другие съемные диски. При работе с другими материалами помните об особенностях материалов во время их нарезки. Помните о технике безопасности и мерах предосторожности при выполнении работ по металлу.
