Хорошая кирпичная печка. Кирпичные печи для дома: порядовка и чертеж. «Буслаевская» печь: проекты

Загородный дом, неважно большой или маленький, нуждается в отоплении. Если проживание на даче планируется в осенне-зимний период, то простая печь для дачи из кирпича полностью обеспечит тепло и сухость. Только один нюанс – если предполагается периодическое (наездами) пребывание в доме зимой, то кирпичная печка — не лучший вариант.

Печь не любит одиночества и резкого перепада температур. Если в стоявшем два месяца холодном доме затопить ее и проделывать это изредка, то от перепада температурного режима кирпичная кладка очень быстро разрушается. Поэтому — или топить регулярно, или остановиться на другом варианте отопления.

Варианты печей для загородного дома

Существует три варианта конструкций из кирпича для обогрева дома и приготовления еды:

• Традиционная русская печка для дачи из кирпича . Универсальная монументальная конструкция, «сердце» всего дома. Подходит и для готовки, и для отопления, и для домашних заготовок, часто используется как маленькая теплая спаленка. К минусам конструкции, особенно в небольшом доме можно отнести необходимость регулярной топки, большой расход дров и угля, определенные трудности в розжиге и необходимость навыков и сноровки в приготовлении еды;

• Печь для дачи из кирпича голландка – экономична, великолепно сохраняет тепло, легко построить самостоятельно. Для приготовления пищи не подходит;
• Шведка устанавливается в простенке между двумя комнатами , с одной стороны монтируется жерло для приготовления еды, а противоположная стена призвана прогревать жилую комнату. Конструкция удобна в эксплуатации и совмещает сразу несколько функций, экономична по расходу топлива.

Важно. Возведение требует определенных строительных навыков и самостоятельно такую конструкцию на даче установить сложно, лучше обратиться к профессионалам.

Строим печку самостоятельно

Изначально необходимо определиться, где будем строить печку. Крайне важно, чтобы фундамент печи был полностью автономен и не привязан к постройки. Это требование обусловлено свойством материалов расширяться и/или сжиматься под воздействием высоких температур.

Если стена печи будет соприкасаться с наружной стеной дома, то температурный перепад может вызвать разрушение всей конструкции. Это же требование касается и фундамента, который должен быть автономен и тщательно гидроизолирован.

При выборе места для строительства печи важно также определить, как будет расположен дымоход. Специалисты советуют предварительно нарисовать план дома, и продумать расположение печки.

При выборе места для печи и ее размеров, учитываем следующие параметры:

• Площадь комнат, которые требуют обогрева;
• Свободный проход к топке и удобство размещения топочной камеры;
• Вывод дымохода (труба должна быть выше уровня кровли минимум на один метр);
• Инструкция по пожарной безопасности требует, чтобы стенки печи располагались не менее чем на тридцать сантиметров от стен постройки, для деревянных домов это расстояние увеличивается до одного метра.

Совет. Дачные дома из блок контейнеров легко обогреть, установив обычную буржуйку и обложив ее красным кирпичом.
Эстетично и долго держит тепло.

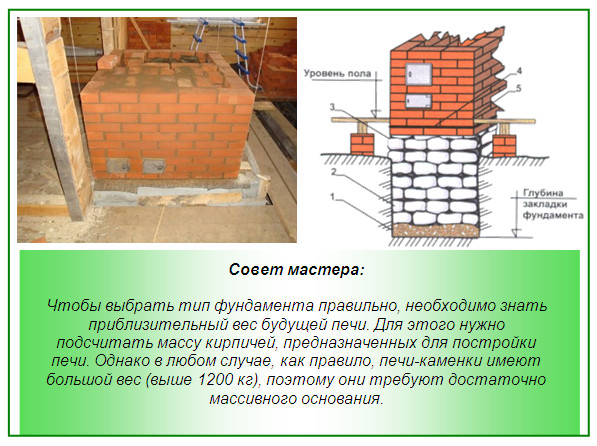

Фундамент

Конструкция печи имеет немалый вес, поэтому нуждается в прочном, гидроизолированном автономном фундаменте. Оптимальная глубина ямы под фундамент от 50 до 70 сантиметров, в зависимости от размеров конструкции печи. Перед тем как выложить печь из кирпича на даче, обязательно учтите вес всей конструкции, от него зависит высота фундамента.

Важно. Фундамент должен иметь высоту на два ряда ниже пола, чтобы при помощи цоколя обеспечить комфортную температуру в доме.

Порядок заливки фундамента:

• Роем котлован под фундамент по размерам печи, глубиной 50 – 70 сантиметров. Качественный фундамент предотвратит усадку конструкции с течением времени;
• Выстилаем дно двойным слоем гидроизоляции (рубероид, пленка, специальная гидроизоляция для фундаментов в рулонах);
• Засыпаем слой речного песка толщиной в 5 – 10 сантиметров и тщательно утрамбовываем.

Совет. Профессиональные печники советуют вместо песка использовать глину, что обеспечивает дополнительную защиту конструкции от влаги, особенно в местах с высоким залеганием грунтовых вод.

• Далее заливаем фундамент цементным раствором из расчета 1 часть цемента 3 части песка. Важно обратить внимание на чистоту фракции песка, чтобы не было посторонних примесей и загрязнений, так как это создает пустоты в фундаменте и ведет к его деформации;
• На залитый слой цемента (20 см) укладываем обрешетку из арматуры диаметром 20 мм и заливаем еще слоем бетона. Для больших по весу конструкций необходимо два слоя металлической обрешетки с шагом в десять сантиметров;
• Сохнет фундамент 2 – 3 недели в зависимости от погодных условий и влажности в помещении. В жаркую погоду, чтобы предотвратить растрескивание надо сбрызгивать цемент водой или накрыть полиэтиленовой пленкой.

Совет. Время сушки можно сократить дней на пять, если обеспечить качественное проветривание помещения.

Раствор для кладки

Консистенция раствора и его состав во многом определяют теплоотдачу печки и ее прочность. Фракция песка для раствора – один миллиметр без посторонних примесей.

Внимание. Вяжущее, в нашем случае глина, не должно превышать указанных пропорций, иначе состав будет хрупким.

От качества глины зависит и процентное соотношение составляющих кладочного раствора:

• Для тощих глин объемы песка уменьшают;
• Дли жирных соотношение одна часть глины – две части песка.

Жирность глины определяют следующим образом. Разводим ее водой до сметанообразной консистенции и проверяем при помощи деревянной палки, обмазывая ее раствором. Если раствор стекает, то глина жирная, если высохший раствор на палке берется комочками – сухая, если застывает ровным слоем – средняя жирность.

Пропорции качественной глины из строительного магазина и песка – один к одному.

В качестве укрепляющих добавок можно применить соль или цемент. На сто кирпичей следующее соотношение раствора: по десять килограмм глины и песка, 150 грамм соли, килограмм цемента марки М400.

Важно. Для пластичности глину для раствора необходимо замачивать на 12 – 24 часа, в зависимости от жирности, постоянно перемешивая раствор.

Для кладки внешней части дымохода применяют раствор на основе известкового теста. Эта же смесь идеально подойдет для кладки цоколя. Раствор из трех частей песка и одной части известкового теста. Известковое тесто – 3 части воды и одна часть негашеной извести, можно приобрести уже готовое тесто в строительном магазине.

Термостойкая смесь для кладки топочной камеры. Одна часть цемент М400, две части боя кирпича или щебень, две части песка и 0,3 части шамотного песка. Кварцевый песок увеличивает прочность раствора на 30 процентов.

Цоколь

Печь камин для дачи из кирпича нуждается в цоколе, который обеспечивает гарантированную защиту от влаги. Высота цоколя в среднем два ряда кирпича.

Цоколь выкладывается на слой гидроизоляции из рубероида или фольги. Обязательно тщательно проверяем при помощи уровня горизонталь и вертикаль первых рядов кладки. От этого зависит прочность всей конструкции.

Если некоторые кирпичики легли неровно, то восстанавливаем горизонталь при помощи резинового молотка, аккуратно подбивая ряд. Высота цоколя над полом стандартно принимается в двадцать сантиметров. Но в районах с высоким залеганием грунтовых вод и высокой влажностью цоколь можно сделать и повыше.

Кладка стен и дымохода

Несколько советов от профессионалов, которые облегчат строительные работы:

• Выложите кирпичи в ряды без раствора и пронумеруйте водостойким маркером, это значительно облегчит дальнейшую работу;
• Красный кирпич перед укладкой необходимо замочить до выделения пузырьков воздуха, это обеспечит долговечность и прочность конструкции;
• При проведении работ, особенно в зоне топочной камеры и дымохода, тщательно снимайте влажной тряпкой остатки раствора, не давая ему застыть;
• Зона дымохода должна иметь максимально гладкую внутреннюю поверхность;
• Раствор для топки должен быть термоустойчив (можно приобрести в строительных магазинах);
• Раствор для кирпичной кладки надо готовить не сразу, а по мере выполнения работ порционно. Раствор должен иметь консистенцию густой сметаны без посторонних примесей;
• Швы должны быть не более пяти миллиметров для красного кирпича и не более трех миллиметров для огнеупорного;
• Стальные уголки обеспечат ровные углы и прочность конструкции, цена работ возрастет незначительно;

Совет. Приобретайте весь строительный материал из одной партии (особенно красный кирпич), проверьте его на целостность и отсутствие сколов и трещин.
Очень важно, чтобы материала хватило на всю кладку, поэтому предусмотрен запас в 10 процентов сверх нормы с учетом боя.

• 1 – выкладываем максимально ровно по уровню и отвесу;
• 2 – начинаем монтаж дверцы поддувала. Чтобы при открывании и закрывании дверца не деформировала кладку, должен быть зазор по периметру в пять миллиметров;
• 3 – начинаем формировать зольник.

Важно. Кирпич для зольной камеры должен быть меньше, чем остальные три четвертых от стандарта.
Обрезаем при помощи болгарки с диском по камню, это предотвратит сколы и трещины.

• 4 – завершает зольную камеру;
• 5 – является подставкой для монтажа колосников;

Важно. С пятого по пятнадцатый ряд используем раствор для огнеупоров, так как это зона горения топлива.

• С 6 по 8 – монтаж дверки топочной камеры. Стены топки должны быть максимально гладкими, поэтому норму раствора увеличиваем;
• 9 – 12 – стены топливной камеры;
• 13 – 14 – свод топливной камеры;
• 15 – завершение свода;
• 16 – страховочный, укрепляющий;
• 17 – 18 – монтаж коннектора;
• 19 – 20 – вывод коннектора на трубу;
• Установка трубы дымохода из кирпича керамического или из металла.

Совет. Для уменьшения расхода топлива трубу дополнительно утепляют по принципу сэндвича минеральной ватой.

Перед тем, как первый раз растопить печку дайте кладке просохнуть минимум две недели, а при высокой влажности даже три. Если сразу начать топить, то раствор может потрескаться от резкого перепада температур.

Заключение

Постройка печи требует определенных строительных навыков, иногда выгодней аренда дизель генератора для дачи, особенно если проживание не планируется на зимний период. Но, если есть желание построить самостоятельно теплую и прочную печку из кирпича, то представленное видео в этой статье поможет наглядно разобраться в тонкостях печного дела. Долговечность и гарантированное тепло в доме будут обеспечены.

В этой статье — понятная, очень подробная фотоинструкция кладки кирпичной печи своими руками, советы о том, как не ошибиться при выборе необходимых материалов и как правильно разместить печку в частном доме для оптимального обогрева большей площади.

Варианты установки печи в доме

Размещение печи полностью зависит от того, что именно от неё ждут хозяева. Если она устанавливается в доме небольшой площади и будет использоваться в виде камина для дружеских посиделок, можно использовать первую схему. Такая печка — неплохой вариант для приготовления барбекю на решётке или шашлыков.

Варианты размещения кирпичной печи

Вторая схема — для дома солидной квадратуры. В данном случае фронтальная сторона печи-камина выходит в гостиную, печные стены обогревают обе спальни, а тепло в остальных комнатах поддерживается при помощи теплообмена.

Третья схема с печью для отопления и приготовления пищи — бюджетный вариант жилья для холостяка либо небольшой семьи. Плюсы — тёплая лежанка и возможность размещения в прихожей сушилки.

Важно: стоит заранее позаботиться о внешнем утеплении дома, ведь оно многократно повышает эффективность печного отопления.

Подбор кирпича, песка, раствора

Чтобы печь служила долго, нужно грамотно подобрать все материалы. Кирпичи бывают трёх видов:

1. Керамические — могут использоваться для возведения печи.
2. Силикатные — вообще не годятся в данном случае, даже двойные М150.
3. Огнеупорные — идеально подходят, но ими чаще обкладывают только топку и камины, разновидности: шамотные, тугоплавкие кирпичи и др.

Совет: выбирая кирпич для печки, нужно полностью отказаться от пустотелых его видов.

Раствор производится из глины. Красная глина подойдёт, если печь кладут из красного кирпича, при использовании шамотного требуется специальная шамотная глина. Отдельные печники до сих пор по старинке самостоятельно делают раствор из речного песка с зерном 1-1,5 мм, глины (в соотношении 2,5:1) и воды. Желательно при этом использовать угловатый карьерный песок без посторонних включений и так называемую жирную глину. Однако проще и надёжнее купить в магазине готовую печную смесь, приготовив её согласно инструкции.

Из фурнитуры нужно приобрести колосниковые решётки, поддувальные и топочные дверцы, сажечистки, задвижки или заслонки.

Подготовка, список инструментов

Прежде чем приступать к работе, нужно определить и разметить место, которое займёт новая печка.

Труба дымохода должна находиться от стропильных перекрытий крыши не ближе, чем в 15 см.

Если кладка производится вами в первый раз, печники-профессионалы советуют заранее потренироваться, сделав из подготовленного кирпича макет будущей печи. Естественно, без раствора. Это минимизирует возможные риски при реальной кладке, позволив научиться на своих ошибках, которые в макете ещё можно исправить.

Печной фундамент требует предварительной гидроизоляции, по площади он должен превышать площадь печки.

Во время кладки нового ряда нужно контролировать абсолютную вертикальность стен.

Для строительства кирпичной печи необходимы такие инструменты:

• отвес;
• кельма;
• рулетка;
• шпатель;
• болгарка;
• вязальная проволока;
• строительный уровень;
• металлические полосы, уголки;
• ёмкости для цементного и глиняного раствора.

Пошаговая инструкция с фото по кладке печки

У разных печников свои технологии кладки и собственные секреты, пришедшие с годами опыта. Здесь собрана информация о достаточно простом способе создания печи-камина для обогрева двухэтажного дома, процесс не покажется чрезвычайно сложным даже начинающим печникам.

Кладка фундамента

Базовый ряд кирпичной кладки будет служить фундаментом. Он выполняется любым кирпичом, некоторые печники даже засыпают данный уровень щебнем.

При укладке базового ряда используется цементный раствор.

Фундамент полностью заливается раствором, слой выравнивается.

Возведение тела печи

Размечается первый печной ряд. Горизонталью, от которой отталкиваются при разметке, является стена комнаты.

Там, где планируется размещение камина, кладётся решётка. С этого ряда кирпичи уже укладываются на печной раствор.

Важный этап работы — скрупулёзное выравнивание каждого нового ряда по уровню.

Укладка второго ряда. Печная стенка, находящаяся ближе всего к стене комнаты, усиливается дополнительным кирпичом для увеличения пожарной безопасности.

Место, где будет расположен , во 2-ом ряду остаётся пустым, остальная часть печи закладывается полностью. Монтируется дверца, через которую хозяева будут вычищать золу.

Дверца устанавливается на раствор, выравнивается по уровню. Для более надёжной фиксации она закрепляется проволокой, которую нужно заложить между кирпичами.

Решётка укладывается не на простой, а на огнеупорный кирпич. Чтобы она легла на одинаковый с кирпичами уровень, в шамотных кирпичах вырезаются отверстия.

Размер кирпича легко корректируется — лишнее отмеряется и аккуратно отрезается.

Большая дверца монтируется рядом с установленной решёткой.

Большая печная дверца аналогично фиксируется при помощи проволочного крепежа.

Точно над камином кладётся первый топочный ряд, он усиливается металлическими уголками и полоской или толстой жестью. Чтобы кладка могла на них лечь, её прорезают при помощи болгарки , затем прорези доводятся вручную до нужного размера.

Кладётся следующий кирпичный ряд.

На огнеупорный кирпич наравне с кирпичным рядом укладывается каминная решётка.

Фиксируется дверца, кирпич строго подгоняется под неё.

Топка новой печки с камином готова.

Над печной топкой кладутся огнестойкие шамотные кирпичи.

Тело печки построено.

Создание дымохода

Место, оставленное под дымоход, разделяется на колодцы. Конструкция требует усиления металлическими пластинами.

Укладываются кирпичные колодцы дымоотвода.

Над крышей топки монтируются сажечистки.

Колодцы опять разделяют, первые ряды стенок стоит усилить полосками из металла.

После усиления возводится потолок тела печи. Пространство, относящееся к дымоходу, остаётся пустым.

Выкладывается карниз тела, затем кладутся дымоотводы.

Завершающая стадия работ на первом этаже. Печка расположена слева внизу, дым внутри дымоходов движется по спирали и выходит слева вверху. Итоговое разделение колодцев закрывается жестяным листом. С целью компенсации давления внутри печи-камина на жесть укладываются 2 кирпичных ряда.

Ко второму этажу дома тянутся два дымохода — от камина и самой печи, они разделены между собой. Для каждого дымохода требуется установка отдельной задвижки.

Уровень перекрытия второго этажа. Здесь монтируется гидроизоляция, дымоход снова усиливается уголками из металла. Чтобы сэкономить и не строить на втором этаже печь для отопления, дымоход строящейся печки снова разделяют. Дым будет идти по нему змейкой, успевая прогревать помещение. Чтобы дымоотвод прогревался намного быстрее, его в районе второго этажа кладут толщиной в 1/4 или в 1/2 кирпича.

В кровле аккуратно выпиливается отверстие для печного дымохода.

Прежде чем выводить дымоотвод на крышу, его укрепляют металлическими уголками.

Если дымоход находится в непосредственной близости от кровельного конька, его нужно выкладывать выше конька как минимум на 0,5 метра. Если дальше, то допускается высота дымоотвода, равная высоте конька, но не ниже. В таком случае ветер усиливает печную тягу, поднимая дым вверх.

Даже небольшая печь в доме — это уют и комфорт. Печки большего размера требуют повышенной сноровки и дополнительных материалов, однако принцип их строительства схож с вышеописанным способом.

К варочным печам относятся кухонные плиты различных конструкций. Они бывают различных размеров и служат только для приготовления пищи. Подключают кухонные печи к коренным или насадным трубам.

Кухонные плиты из кирпича

Кухонные плиты по своей конструкции можно подразделять на простые, средней сложности и сложные.

Простая кухонная плита имеет топочную и поддувальную дверки, колосниковую решетку и дымовую задвижку. Она является самой простой из всех бытовых печей.

Кухонные плиты средней сложности имеют кроме вышеперечисленных печных приборов духовку, а сложные еще и водогрейную коробку. Духовки изготовляют из черной стали толщиной не менее 1 мм, а водогрейные коробки - из оцинкованной стали. Кожух водогрейной коробки изготовляют из черной стали толщиной не менее 1 мм. Чем толще сталь, тем долговечнее приборы.

Печь с двухкамфорной плитой и духовкой

В простой кухонной плите горячие дымовые газы из топливника направляются под чугунную плиту, а далее через отверстие под трубой отводятся в дымовую трубу.

В остальных кухонных плитах горячие дымовые газы направляются под чугунную плиту и далее, опускаясь, прогревают стенки духовки или одну стенку водогрейной коробки, а затем отводятся в трубу, прогревая при этом нижнюю стенку духовки, нижнюю и другую стенку водогрейной коробки.

Вышеперечисленные кухонные плиты не имеют варочной камеры, поэтому во время приготовления пищи в помещение выделяются пар и запах, что отрицательно сказывается на микроклимате помещения. В данной статье приводятся чертежи разрезов и порядовки кухонной плиты улучшенной конструкции, в которой предусмотрена варочная камера, соединенная с трубой с помощью вентиляционного канала, перекрываемого вентиляционной задвижкой.

Простая кухонная плита

Простая кухонная плита имеет размеры, мм: 1160x510x630 (без фундамента, т.е. без двух рядов кирпичной кладки на полу).

Для кладки кухонной плиты необходимы следующие материалы:

• кирпич красный - 120 шт.;
• глина красная - 50 кг;
• песок - 40 кг;
• колосниковая решетка - 28×25 см;
• дверка топочная - 25×21 см;
• дверка поддувальная - 25×14 см;
• плита чугунная на две конфорки - 70×40 см;
• обвязка плиты (уголок 30x30x4 мм) -3,5 м;
• лист из кровельной стали под плиту - 1160×510 мм;
• войлок строительный - 1 кг;

Один печник может сложить простую кухонную плиту в течение 3 ч (не считая кладку дымовой трубы), дополнительно для подноски материала и приготовления глинопесчаного раствора требуется 1,5 ч. Для возведения дымовой трубы необходимо дополнительное время: в зависимости от ее высоты надо подсчитать время из расчета полчаса на 1 м кладки трубы (при кладке трубы в четверть кирпича).

Теплоотдача простой кухонной плиты при двухразовом приготовлении пищи составляет около 0,7-0,8 кВт (660-700 ккал/ч).

На рисунке ниже приведены вертикальный и горизонтальный разрезы простой кухонной плиты. Далее будут даваться чертежи кладки по рядам (порядовки). Из разрезов и чертежей кладки по рядам видно, что кладка простой кухонной плиты не представляет трудностей.

Разрезы простой кухонной печи: а - фасад; б - разрез А-А (продольный вертикальный разрез печи); в - разрез Б-Б (поперечный вертикальный разрез). Обозначения: 1- топливник; 2 - зольниковая камера; 3 - колосниковая решетка; 4 - дымовая задвижка; 5 - чугунная плита (настил).

Прежде чем начать кладку простой кухонной печи, следует приобрести необходимые печные приборы.

Приготовив глинопесчаный раствор, приступают к кладке простой кухонной плиты. Если плиту кладут на фундамент, то выравнивают его вверх. При кладке плиты на деревянном полу надо вырезать лист из кровельной стали по размеру плиты. На пол положить слой листового асбеста, а при его отсутствии - два слоя строительного войлока, хорошо вымоченного в глинопесчаном растворе, накрыть все листом из кровельной стали и прибить к полу гвоздями. Затем из целого кирпича делают площадку в два ряда кладки на глинопесчаном растворе. После этого приступают к кладке плиты с первого ряда строго по порядовкам.

Первый ряд кладут, соблюдая правила перевязки швов из отборного целого кирпича, как указано на рисунке ниже. Выполненную кладку проверяют на прямоугольность.

Первый ряд простой кухонной печи

Во время кладки второго ряда устраивают поддувало, устанавливают поддувальную дверку, которую крепят к кладке с помощью печной проволоки. Временно поддувальную дверку спереди можно поддерживать кирпичами, которые укладывают штабелем на полу перед поддувальной дверкой. Дно зольниковой камеры равняется 380×250 мм.

Второй ряд кухонной печи

Третий ряд похож на предыдущий, однако следует хорошо перевязать швы.

Третий ряд

Четвертый ряд перекрывает поддувальную дверку, при этом оставляют только отверстие зольниковой камеры размером 250×250 мм, на которую укладывают колосниковую решетку. При возможности кладку с четвертого ряда желательно проводить из огнеупорного кирпича, как показано на рисунке ниже.

Кладка четвёртого ряда. Заштрихованые кирпичи - огнеупорные. Стрелками указаны направления движения горячих дымовых газов в прогревающейся печи.

Пятый ряд образует под топливника размером 510×250 мм. Кирпич, прилегающий сзади к колосниковой решетке, стесывают,для образования наклонной плоскости, по которой топливо будет скатываться на колосниковую решетку (см. разрез Б-Б по А-А). При кладке этого ряда нужно установить топочную дверку, предварительно прикрепив к ней лапки из кровельной стали с помощью заклепок.

Кладка пятого ряда печи

Шестой ряд укладывают так же, как и предыдущий, но следует перевязывать швы.

Кладка шестого ряда печи

Седьмой ряд кладут согласно рисунку ниже. Этим рядом оставляют дымоход под плитой, соединяющий топливник с дымовой трубой.

Седьмой ряд печи

Восьмой ряд выполняют строго горизонтально, этим рядом перекрывают топочную дверку. На выложенный восьмой ряд с помощью тонкого слоя глинопесчаного раствора укладывают чугунную плиту. Чугунные плиты заводского изготовления с нижней стороны имеют выступы, или ребра жесткости, которые отступают на 15 мм от краев плит.

Восьмой ряд печи

Внутренние размеры кладки восьмого ряда должны быть такими, чтобы плита своими ребрами свободно вошла туда и имела зазор на все стороны не менее 5 мм, предназначенный для расширения металла при его нагревании. Если не соблюдать этого, то чугунная плита, расширяясь, разрушит печную кладку. Чтобы кладка была прочной, на восьмой ряд укладывают обвязку из угловой стали. Рамку желательно покрыть огнеупорным лаком, который предохраняет сталь от ржавчины.

После кладки девятого ряда с помощью тонкого слоя глинопесчаного раствора устанавливают дымовую задвижку. Этот ряд - завершающий, далее идет кладка дымовой трубы.

Завершающий ряд простой кухонной печи

Кухонная плита работает следующим образом. Дымовые газы из топливника попадают под чугунную плиту, далее через отверстие под трубой через дымовую задвижку отводятся в дымовую трубу.
В кухонной плите прочистное отверстие не предусмотрено, так как чистить дымовую трубу можно через отверстие под трубой, куда легко засунуть руку через конфорку чугунной плиты.

Пример кладки варочной плиты

Во-первых, в кухонной плите топочная дверка установлена на одном уровне с колосниковой решеткой. В плите дымовые газы постоянно поддерживают в дымовой трубе высокую температуру, вследствие чего на колосниковой решетке необязательно укладывать топливо большой толщины. Во-вторых, при такой установке топочной дверки расстояние от колосниковой решетки до чугунной плиты будет равняться только 280 мм, что дает возможность даже при малом расходе топлива быстро приготовить пищу.

После окончания кладки печи ее обязательно нужно просушить, открыв топочную и поддувальную дверки и задвижку в трубе.

Чем дольше сушится печь, тем прочнее будет кладка. Кухонную плиту можно просушить небольшими пробными топками, но после пробных топок задвижку в трубе и поддувальную дверку обязательно нужно оставлять открытыми.

После полной просушки кухонную плиту штукатурят глинопесчаным раствором с последующей побелкой.

Наружную отделку лучше произвести следующим образом: после кладки восьмого ряда и установки чугунной плиты, а также перед установкой обвязки из угловой стали кухонную плиту со всех сторон замуровывают в футляр из кровельной стали (можно применять оцинкованную сталь). Предварительно вырезают соответствующие отверстия по размерам топочной и поддувальной дверок. Футляр у пола крепят с помощью плинтуса, который прибивают вокруг плиты. Наружную поверхность футляра очищают и покрывают печным лаком, который хорошо выдерживает высокую температуру.

Перед топочной дверкой на пол прибивают предтопочный лист гвоздями через 50 мм один от другого. Если же плинтус был прибит раньше, то предтопочный лист надо загнуть на плинтус.

Кухонная плита с духовкой

Кухонная плита с духовкой имеет размеры, мм: 1290x640x560 (без фундамента, т.е. без двух рядов кирпичной кладки на полу).
Для кладки кухонной плиты с духовкой необходимы следующие материалы:

• кирпич красный - 140 шт.;
• глина красная - 60 кг;
• песок - 50 кг;
• колосниковая решетка - 26×25 см;
• дверка топочная - 25×21 см;
• дверка поддувальная - 14×25 см;
• прочистные дверки 130×140 мм - 2 шт.;
• чугунная плита из пяти составных плит размером 53×18 см с двумя конфорками;
• задвижка дымовая - 130×130 мм;
• духовой шкаф - 45x31x28 см;
• обвязка плиты (уголок 30x30x4 мм) - 4 м;
• предтопочный лист из кровельной стали - 500×700 мм;
• лист из кровельной стали под плиту - 1290×640 мм;
• войлок строительный - 1,2 кг;
• металлический ящик для сбора золы в зольниковой камере - 350x230x100 мм.

Один печник может сложить эту печь в течение 3-4 ч, дополнительно для подноски материала и приготовления глинопесчаного раствора требуется около 2 ч. Теплоотдача плиты при двухразовом приготовлении пищи составляет около 0,8 кВт (770 ккал/ч). На рисунке ниже изображены общий вид, продольный и поперечные разрезы кухонной плиты с духовкой. Далее будут приведены рисунки-порядовки каждого ряда. Кладка кухонной плиты с духовкой также не представляет трудностей и похожа на кладку простой кухонной плиты, но здесь приходится устанавливать духовой шкаф и прочистные дверки.

Кухонная плита с духовкой: а - общий вид; б - разрезы А-А, Б-Б (вертикальные разрезы), В-В, Г-Г (горизонтальные разрезы). Обозначения: 1 - зольниковая камера; 2 - колосниковая решетка; 3 - топливник; 4 - чугунная плита; 5 - духовка; 6 - дымовая задвижка; 7 - топочная дверка; 8 - поддувальная дверка; 9 - прочистные отверстия.

При кладке плиты на самостоятельном фундаменте перед началом работ выравнивают его верх слоем глинопесчаного раствора.

При установке плиты на полу перед началом кладки первого ряда необходимо провести те же работы, что и при кладке простой кухонной плиты.

Кладку первого ряда производят из отборного целого кирпича, строго придерживаясь при этом правила перевязки швов. Длина кухонной плиты должна соответствовать длине пяти кирпичей, ширина - длине 2,5 кирпича. С помощью шнура проверяют равенство диагоналей.

Кладка первого ряда кухонной плиты с духовкой

Второй ряд выкладывают, строго следуя порядовке. Здесь оставляют зольниковую камеру размером 380×250 мм, устанавливают и крепят поддувальную дверку, на задней стенке оставляют прочистные отверстия (ширина отверстий должна равняться ширине кирпича, т.е. 12 см). При возможности устанавливают прочистные дверки размером 130×140 мм. У крайнего от зольниковой камеры прочистного отверстия укладывают кирпич на ребро, как показано на порядовке кладки. Для лучшего крепления духовки в середине места ее установки кладут половинку кирпича на ребро.

Кладка второго ряда плиты

Третий ряд похож на предыдущий, только следует соблюдать правило перевязки швов.

Кладка третьего ряда плиты

Четвертый ряд перекрывает поддувальную и прочистные дверки. После окончания кладки четвертого ряда на тонком слое глинопесчаного раствора на заранее отмеченном месте устанавливают духовку. После этого устанавливают колосниковую решетку. Этим же рядом установленным на ребро кирпичом перекрывают дымоход в дымовую трубу.

Кладка четвёртого ряда плиты с духовкой

Во время кладки пятого ряда устанавливают и крепят топочную дверку, кирпич перед установкой за колосниковую решетку стесывают для того, чтобы топливо в процессе горения постепенно скатывалось на колосниковую решетку.

Кладка пятого ряда плиты

Шестой ряд похож на пятый.

Кладка шестого ряда плиты

Седьмой ряд выкладывают по порядовке. Образовавшийся канал дымовой трубы с передней стороны закладывают с помощью трех кирпичей, вследствие чего внутренний размер образовавшегося канала под дымовой трубой будет равняться 130×130 мм. В изображении этого ряда у духовки видна пароотводная труба диаметром 10 мм и длиной 160 мм, которая соединяет духовку с восходящим каналом. Эта труба предусмотрена для удаления пара и запаха.

Кладка седьмого ряда плиты с духовкой. Стрелками указаны направления движения горячих дымовых газов в прогревающейся печи.

Восьмой ряд выполняют строго горизонтально по уровню. Этим рядом перекрывают духовку и топочную дверку. Верхнюю стенку духовки обмазывают слоем глиняного раствора толщиной до 10-
15 мм, который будет защищать духовку от быстрого прогорания.

Кладка восьмого ряда кирпичной печи (до установки чугунной плиты)

При этом необходимо, чтобы расстояние между верхом глиняной обмазки и чугунной плитой было не менее 70 мм. После этого устанавливают на тонком слое глинопесчаного раствора чугунную плиту и обмуровку из угловой стали.

Восьмой ряд кирпичной печи (после установки чугунной плиты)

После кладки девятого ряда остается только кладка вертикального канала. Девятый ряд кладут согласно изображению ниже.

Девятой ряд печи

После кладки десятого ряда устанавливают дымовую задвижку.

Десятый ряд печи

Кладкой одиннадцатого ряда начинают дымовую трубу. Дальнейшая кладка трубы не представляет трудностей.

Заключительный ряд печи (не учитывается кладка дымовой трубы)

Кухонная плита с духовкой работает так. Из топливника дымовые газы направляются под чугунную плиту, откуда они, обогревая духовку сзади с обеих сторон, опускаются под духовку и направляются к отверстию под дымовой трубой. Поднимаясь по вертикальному каналу, они через дымовую задвижку попадают в дымовую трубу и удаляются в атмосферу.

Кухонная плита с духовкой и водогрейной коробкой

Для кладки кухонной плиты с духовкой и водогрейной коробкой размером 1290×640 мм необходимы те же материалы, что и для предыдущей плиты. Дополнительно следует приобрести водогрейную коробку размером 510x280x120 мм.

На рисунке ниже приведены общий вид, горизонтальный разрез по А-А и вертикальный разрез по Б-Б плиты.

Кухонная плита с духовкой и водогрейной коробкой: а - общий вид; б - разрезы. Определения: 1 - топливник; 2 - чугунная плита; 3 - духовка; 4 - водогрейная коробка; 5 - дымовая задвижка; 6 - зольниковая камера; 7 - обвязка из угловой стали

Кухонную плиту с духовкой и водогрейной коробкой кладут в том же порядке, что и кухонную плиту с духовкой. Разница только в том, что после кладки третьего ряда вместо перегородки кирпичом на ребро между духовкой и вертикальным каналом устанавливают водогрейную коробку в футляре. Высота водогрейной коробки должна соответствовать высоте четырех рядов кирпичной кладки плашмя. В остальном кладка полностью похожа на кладку кухонной плиты с духовкой.

Кухонная плита с духовкой и водогрейной коробкой улучшенной конструкции

В кухонных плитах в сельской местности готовят не только пищу для людей, но и варят корм для скота, кипятят белье при стирке. Во время топки в помещение поступает много пара и выделяются посторонние неприятные запахи. Из-за этого повышается влажность воздуха в помещении, что отрицательно сказывается на его микроклимате. Поэтому для удаления постороннего запаха и пара в кухонных плитах желательно предусмотреть варочную камеру, которую с помощью вентиляционного канала соединяют с дымовой трубой. В вентиляционном канале надо устанавливать вентиляционную задвижку.

Установка двухстворчатой двери в варочной камере позволяет сохранить пищу в ней горячей долгое время и таким образом предупредить ее закисание.

Варочная камера в кирпичной печи

Топливник и поддувало (зольниковую камеру) снаружи закрывают соответствующими дверками. Верхнюю поверхность духового шкафа защищают от горячих газов слоем глиняного раствора толщиной 10-12 см. Кухонную плиту с четвертого по девятый ряд желательно класть из огнеупорного кирпича (особенно топливник).

Пример перекрытия зольника

Кухонную плиту до девятого ряда кладки желательно изготовить из листовой стали, а для усиления ее прочности после монтажа каркаса на глинопесчаном растворе установить обвязку из угловой стали. Так как масса такой плиты будет больше одной тонны, ее устанавливают на самостоятельном фундаменте.

При невозможности устройства самостоятельного фундамента пол необходимо укрепить дополнительными балками, которые монтируют на кирпичных столбиках. Вместо кирпичных столбиков можно применять столбы из бревен твердой породы, железобетонные столбы, железные трубы сечением не менее 180-200 мм.

В кухонной плите улучшенной конструкции предусмотрена задвижка «прямого» хода. Во время длительной топки плиты возможно испарение воды в водогрейной коробке. Для прекращения этого необходимо долить в нее немного холодной воды и открыть задвижку «прямого” хода. При этом дымовые газы из-под чугунной плиты не опускаются вниз, а сразу уходят в дымовую трубу. Вследствие этого водогрейная коробка перестает прогреваться, испарение воды в ней прекращается.

Пример задвижки «прямого» хода

Для удобства очистки зольниковой камеры от золы в нее устанавливают специальную коробку из кровельной стали размером 350x230x100 мм. Этим предотвращается загрязнение помещения при очистке зольниковой камеры от золы.

Кухонная плита такой конструкции имеет следующие преимущества по сравнению с предыдущей кухонной плитой с духовкой и водогрейной коробкой:

• во время приготовления пищи в помещение не поступают пар и посторонние запахи, которые удаляются в атмосферу через вентиляционное отверстие;
• приготовленная на плите пища в варочной камере сохраняется горячей долгое время и не закисает в течение суток;
• с помощью задвижки «прямого» хода возможно готовить пищу, не прогревая водогрейную коробку и предотвращая тем самым дальнейшее испарение воды в ней.

На рисунке ниже приведен общий вид кухонной плиты спереди, здесь же даны чертежи разрезов плиты в наиболее сложных местах. Чертежи кладки по рядам будут далее, и они дают исчерпывающее представление о внутреннем устройстве плиты. Пользуясь порядовками и чертежами по рядам, можно сложить плиту самому, без помощи печника.

Кухонная плита с духовкой и водогрейной коробкой улучшенной конструкции: а - фасад; б - разрезы А-А, Б-Б, в - разрезы В-В, Г-Г, Д-Д, Е-Е. Определения: 1 - поддувальная дверка; 2 - топочная дверка; 3 - духовка; 4 - дверка варочной камеры; 5 - дымовая задвижка; 6 - вентиляционная задвижка; 7 - задвижка «прямого» хода; 8 - водогрейная коробка; 9 - прочистные отверстия; 10 - чугунная плита.

Кухонная плита с духовкой и водогрейной коробкой улучшенной конструкции имеет размеры, мм: 1290x640x1330.

Для кладки необходимы следующие материалы:

• кирпич красный - 250 шт.;
• кирпич огнеупорный - 80 шт.;
• глина красная - 180 кг;
• песок - 90 кг;
• дверка топочная - 250×210 мм;
• дверка поддувальная - 250×140 мм;
• решетка колосниковая - 280×250 мм;
• шкаф духовой размером 250x280x450 мм;
• плита чугунная с двумя конфорками - 700×400 мм;
• водогрейная коробка - 250x140x510 мм;
• предтопочный лист - 500×700 мм;
• сталь полосовая размером 400x250x6 мм;
• дверь к варочной камере - 750x350x5 мм;
• сталь угловая для обвязки плиты размером 30x30x3 мм - 4,1 м;
• сталь полосовая для перекрытия варочной камеры размером 450x45x4 мм - 4 шт.

Кухонную плиту может сложить один печник в течение 18- 20 ч, для приготовления раствора и подноски материала требуется дополнительно 6 ч.

Чтобы сложить плиту с топкой с левой стороны, нужно рассматривать чертежи с помощью зеркала, поставленного ребром на чертеж.

Кухонную плиту выкладывают следующим образом. Кладку первого ряда производят по фундаменту, возведенному до уровня пола. Первый ряд определяет основные размеры плиты. Длина плиты равняется длине кладки пяти кирпичей на глинопесчаном растворе, а ширина - длине 2,5 кирпича.

Первый ряд улучшенной кухонной плиты с духовкой и водогрейной коробкой

Во время кладки второго ряда спереди устанавливают две прочистные дверки и поддувальную дверку. Их крепят к кладке с помощью печной проволоки.

Кладка второго ряда печи; 1 - поддувальная дверка, 9 - прочистные отверстия.

Кладку третьего ряда производят согласно порядовке, она похожа на предыдущий ряд. После кладки третьего ряда устанавливают водогрейную коробку.

Кладка третьего ряда печи; 11 - стальной лист толщиной 3 мм.

Топливник четвертого ряда кладут из огнеупорного кирпича, при его отсутствии применяют отсортированный первосортный красный кирпич. Четвертый ряд перекрывает прочистные отверстия и поддувальную дверку, образуя начало пода. После кладки четвертого ряда устанавливают колосниковую решетку и духовку.

Кладка четвёртого ряда печи

Кладка пятого ряда не представляет трудностей. Кирпич, прилегающий сзади колосниковой решетки, наполовину стесывают для образования наклонной плоскости.

Кладка пятого ряда печи; 3 - духовка.

Перед кладкой шестого ряда подготовляют топочную дверку, для чего сверху и снизу заклепками прикрепляют полосовую сталь, которая должна быть длиннее топочной дверки в обе стороны на 10 см. Для большей прочности концы полосовой стали прикручивают печной проволокой, концы которой заделывают в кладку. Дверку устанавливают на глинопесчаном растворе, предварительно обмотав асбестовым волокном рамку топочной дверки.

Кладка шестого ряда

Кладкой седьмого ряда закрепляют основание топочной дверки.

Кладка седьмого ряда

Восьмой ряд перекрывает водогрейную коробку.

Кладка восьмого ряда

Девятый ряд перекрывает топочную дверку и духовку. Верх духовки защищают от прогорания слоем глиняного раствора толщиной 10-12 мм. Этот ряд желательно класть полностью из огнеупорного кирпича.

Кладка девятого ряда

После окончания кладки девятого ряда над топливником на глинопесчаном растворе устанавливают чугунную плиту. Большую конфорку плиты помещают над топливником. Рядом с основной плитой ставят дополнительную, выполненную из стального листа размером 400x200x6 мм. После этого укладывают уголковую сталь, к которой приварена нижняя рама дверки варочной камеры. Для прочности уголковую сталь желательно привязывать через специальные отверстия в ней печной проволокой, которую крепят к кладке.

Установка чугунной плиты на девятый ряд; 12 - стальной лист толщиной 6 мм; 13 - сталь угловая.

Десятый ряд кладут из обыкновенного красного кирпича. С правой стороны оставляют окно для чистки канала «прямого» хода. Часть кирпичей, которые перекрывают плиту, перед кладкой отесывают кирочкой для того, чтобы в случае поломки плиты можно было легко ее заменить.

Кладка десятого ряда

Кладка одиннадцатого ряда не представляет трудностей, необходимо только соблюдать правила перевязки швов.

Одиннадцатый ряд печи

Двенадцатый ряд перекрывает окно чистки.

Двенадцатый ряд печи

После кладки т ринадцатого ряда на глинопесчаном растворе устанавливают задвижку «прямого» хода.

Тринадцатый ряд печи; 6 - вентиляционная задвижка.

Кладка четырнадцатого ряда должна соответствовать уровню верхней рамки двери к варочной камере. Рядом с верхней рамкой двери к варочной камере устанавливают угловую сталь размером 45x45x800 мм.

Четырнадцатый ряд печи

Пятнадцатый ряд перекрывает дверку к варочной камере.

Пятнадцатый ряд печи

Шестнадцатый ряд перекрывает канал «прямого» хода.

Кладка шестнадцатого ряда кухонной печи

Кладка семнадцатого ряда предусматривает вентиляционный канал для отвода запаха и пара из варочной камеры.

Кладка семнадцатого ряда кухонной печи

После окончания кладки восемнадцатого ряда над варочной камерой устанавливают четыре отрезка полосовой стали размером 4x45x500 мм для перекрытия варочной камеры.

Кладка восемнадцатого ряда кухонной печи

Девятнадцатый ряд перекрывает варочную камеру. После окончания кладки этого ряда устанавливают вентиляционную задвижку.

Кладка девятнадцатого ряда кухонной печи; 6 - вентиляционная задвижка.

Кладка двадцатого и двадцать первого рядов не представляет трудностей, только следует хорошо перевязывать швы.

Кладка двадцатого ряда кухонной печи

Кладка двадцать первого ряда

Кладка двадцать второго ряда уменьшает размеры дымохода, он составит 130×130 мм.

Кладка двадцать второго ряда

Двадцать третий и двадцать четвертый ряды кладут согласно порядовке.

Двадцать третий ряд печи

Двадцать четвёртый ряд

После кладки двадцать пятого ряда устанавливают дымовую задвижку, которая является одновременно и регулировочной.

Кладка двадцать пятого ряда печи; 5 - дымовая задвижка.

Кладкой двадцать шестого ряда начинают дымовую трубу. Кладка дымовой трубы не представляет трудностей.

Кладка завершающего ряда (не считая дымовой трубы)

После окончания кладки печи перед ее обмазкой очищают дымоходы от упавших остатков раствора и щебня через прочистные отверстия. Отверстия для чистки после этого закладывают половинками кирпича на глинопесчаном растворе.

При установке прочистных дверок их плотно закрывают, неплотности замазывают глинопесчаным раствором.

После этого плиту можно просушить двумя способами: открыв топочную и поддувальную дверки и задвижки или небольшими пробными топками. После полной просушки плиту штукатурят глинопесчаным раствором, а после просушки штукатурки производят двухкратную побелку. Перед топочной дверкой на пол прибивают предтопочный лист.

Варочная печь из кирпича своими руками: пошаговая инструкция кладки + фото

Ниже мы приведем вам пошаговые инструкции с фотографиями и порядовками о том, как слетать отопительную печь различных размеров своими руками.

Отопительные печи предназначены для отопления жилых помещений. Конструкции их неоднократно менялись, на смену многооборотным отопительным печам с последовательными вертикальными дымооборотами пришли однооборотные отопительные печи с одним восходящим дымоходом и с несколькими нисходящими.

Схемы движения газов в бытовых печах
а - многооборотная печь с вертикальными каналами; б - однооборотная печь; в - печь с верхней и нижней отопительными камерами; г - печь с усиленным нижним обогревом с верхней и нижней отопительными камерами

У однооборотных печей более равномерно прогреваются наружные стенки.
При устройстве колосниковой решетки в топливнике таких печей КПД повышается до 70-75%.

Недостатком однооборотных печей является то, что их верхняя часть прогревается сильнее, чем нижняя. Из-за этого и не происходит равномерного прогрева помещений с минимальной разницей температур у пола и у потолка.

Отопительные печи различных размеров и конструкций с повышенным нижним обогревом, приведенные в этой статье, при их правильной эксплуатации обеспечивают равномерный прогрев помещений с минимальной разницей температур у пола и у потолка в 2-3°С.

По своей конструкции эти печи состоят как бы из двух печей, поставленных одна на другую и соединенных между собой одним соединительным вертикальным каналом. В отопительных печах этих конструкций происходит интенсивное прогревание нижней части печи.

Горячие дымовые газы в массиве печи продвигаются следующим образом. Выходя из топливника (см. рис. 1), они сначала прогревают нижнюю часть печи, далее, поднимаясь по вертикальному соединительному каналу, прогревают верхнюю часть печи. На вертикальных продольных и поперечных разрезах стрелками показано движение горячих дымовых газов в отдельных частях корпуса печи.

В печах этих конструкций дымовые газы до выхода в дымовую трубу по мере их общего продвижения в массиве печи проходят то же расстояние, что и в однооборотных печах с одним восходящим и несколькими опускными каналами. Дымовые газы в отопительных печах такой конструкции проделывают короткий путь, преодолевая небольшое газовое сопротивление. В массиве печей таких конструкций дымовые газы продвигаются по принципу «вольного» движения газов, о чем сказано ниже.

«Вольное» движение газов

Отопительные печи, приведенные в этой статье, относятся к толстостенным печам умеренного прогрева с повышенной теплоотдачей нижней их части. Топка этих печей длится всего 45- 60 мин, топливо в них укладывают в 3-4 приема. Обычно эти печи протапливают один раз в сутки, но при низкой температуре наружного воздуха (до 35-40°С) печи желательно протапливать два раза в сутки - утром и вечером. При двухразовой топке обеспечивается нормальная температура в помещениях с суточным колебанием в 2-3°С.

Эти печи очень экономичны в топливном отношении, их КПД особенно увеличивается при установке герметических топочных и поддувальных дверок. Затраты топлива сокращаются в два раза и более по сравнению с эксплуатацией многооборотных печей. В качестве топлива желательно применять антрацит, а при его отсутствии можно использовать каменный уголь, углебрикет, торфяной брикет и любые дрова. При заготовке дров длину поленьев надо делать по размерам топливника печи.

Ниже подробно приводится порядок кладки отопительной печи размером 770×640 мм. Кладка остальных отопительных печей в основном похожа на кладку упомянутой печи, поэтому их кладка будет описана более сжато.

Отопительная печь с нижним обогревом размером 770×640 мм

Отопительная печь имеет размеры, мм: 770x640x2310 (рис. 1,а).

Рис. 1. Отопительная печь с нижним обогревом размером 770×640 мм
а - фасад; б - разрезы А-А, Б-Б, В-В; в - кладка 1 -17 рядов; 1 - зольниковая камера; 2 - поддувальная дверка; 3 - колосниковая решетка; 4 - топочная дверка; 5 - топливник; 6 - дымовая задвижка.

Рис. 1. Продолжение: г - кладка 18-35 рядов

Расход материалов (без фундамента и трубы):

• кирпич красный - 220 шт.;
• кирпич огнеупорный - 170 шт.;
• глина красная - 10 ведер;
• глина тугоплавкая - 50 кг;
• песок - 5 ведер;
• дверка топочная - 250×210 мм;
• дверка поддувальная - 250×140 мм;
• задвижка дымовая - 130×250 мм;
• решетка колосниковая - 380×250 мм;
• дверки прочистные размером 130×140 мм - 6 шт.;

Огнеупорный кирпич, при его отсутствии, может быть заменен обыкновенным красным отборным кирпичом первого сорта.

Прежде чем начать кладку печи, следует приобрести необходимые печные приборы и только после этого начинать работу, ориентируясь на их размеры.

Печь может сложить один печник в течение 16-18 ч, дополнительно для подноски материала и приготовления глинопесчаного раствора требуется около 4-5 ч.

Размеры печи небольшие, но она обеспечивает отопление помещения с площадью пола до 16 м².
Теплоотдача печи при одноразовой топке - 2,8 кВт (2400 ккал/ч), а при двухразовой топке - 3,5 кВт
(3000 ккал/ч).

Печь имеет простую конструкцию, повышенный обогрев в нижней зоне, топливом для нее служат антрацит, каменный уголь, углебрикеты, торфяные брикеты, дрова. Горячие дымовые газы в печи продвигаются по хорошо развитой системе дымоходов, обогревая при этом ее внутренние стенки.

На рис. 1,б даны вертикальные разрезы печи по А-А, Б-Б и В-В, а на порядовках показано, в какой последовательности осуществляются кладка кирпичей и установка печных приборов в каждом ряду.

На вертикальных разрезах видны топливник 1, зольниковая камера 2, колосниковая решетка 3, топочная дверка 4, поддувальная дверка 5, дымовая задвижка 6, прочистные отверстия.

Стрелками указаны направления движения горячих дымовых газов в прогревающейся печи, а штриховыми линиями показано движение холодного комнатного воздуха в прогретой печи перед полным закрытием дымовой задвижки.

Горячие дымовые газы прогревающейся печи из топливника поднимаются до перекрытия топливника и из верхнего отверстия.

Кладка пятого ряда не представляет трудностей, только следует обратить внимание на правильность чередования швов. Этот ряд образует топливник размером 250×380 мм.

Во время кладки шестого ряда устанавливают и крепят к кладке топочную дверку. Перед установкой топочной дверки ее подготовляют к монтажу. Кладку седьмого и восьмого рядов проводят согласно порядовкам. Кладка печи с девятого по семнадцатый ряд не представляет трудностей, нужно только соблюдать правила перевязки швов. Восемнадцатый ряд перекрывает топливник и нисходящий канал. Остается только один канал размером 130×130 мм. Девятнадцатый ряд выкладывают обыкновенным красным кирпичом, кладка этого ряда похожа на кладку восемнадцатого ряда. Во время кладки двадцатого ряда устанавливают прочистные отверстия.

Двадцать первый ряд выкладывают согласно порядовке. Двадцать вторым рядом перекрывают прочистные дверцы. Двадцать третий ряд необходимо выкладывать строго по порядовке. Кладкой этого ряда образуется начало системы дымоходов.

Кладка печи с двадцать четвертого по двадцать седьмой ряды одинакова, нужно только строго соблюдать правила перевязки швов. Кладку печи с двадцать восьмого по тридцатый ряд проводят согласно порядовке. Тридцать первым рядом перекрывают верх печи, оставляя канал дымовой трубы размером 130×250 мм. Тридцать вторым и тридцать третьим рядами также перекрывают верх печи, только соблюдают при этом правила перевязки швов. В тридцать четвертом ряду показаны кладка (канала в пять кирпичей и установка дымовой задвижки размером 130×250 мм.

Кладкой тридцать пятого ряда начинается дымовая труба. Кладка трубы не представляет трудностей. Трубу выкладывают «впятерик”, детально соблюдая правила перевязки швов, с внутренним размером трубы 130×250 мм строго вертикально. При прохождении потолочного перекрытия и крыши необходимо соблюдать противопожарные мероприятия. После окончания кладки печи и дымовой трубы их сушат пробными топками, после сушки оштукатуривают и белят.

Отопительная печь с нижним обогревом размером 770×770 мм

Отопительная печь имеет размеры, мм: 770x770x2310 (см. рис. 2).

а — фасад; б — разрезы А-А, Б-Б; в — кладка 1 -13 рядов; г - разрезы В-В, Г-Г; д - кладка 14-35 рядов; 1 - дымовая задвижка; 2 - отверстия для чистки; 3 - топочная дверка; 4 - поддувальная дверка; 5 - топливник; 6 - колосниковая решетка; 7 — зольниковая камера

Рис. 2. Отопительная печь с нижним обогревом размером 770×770 мм

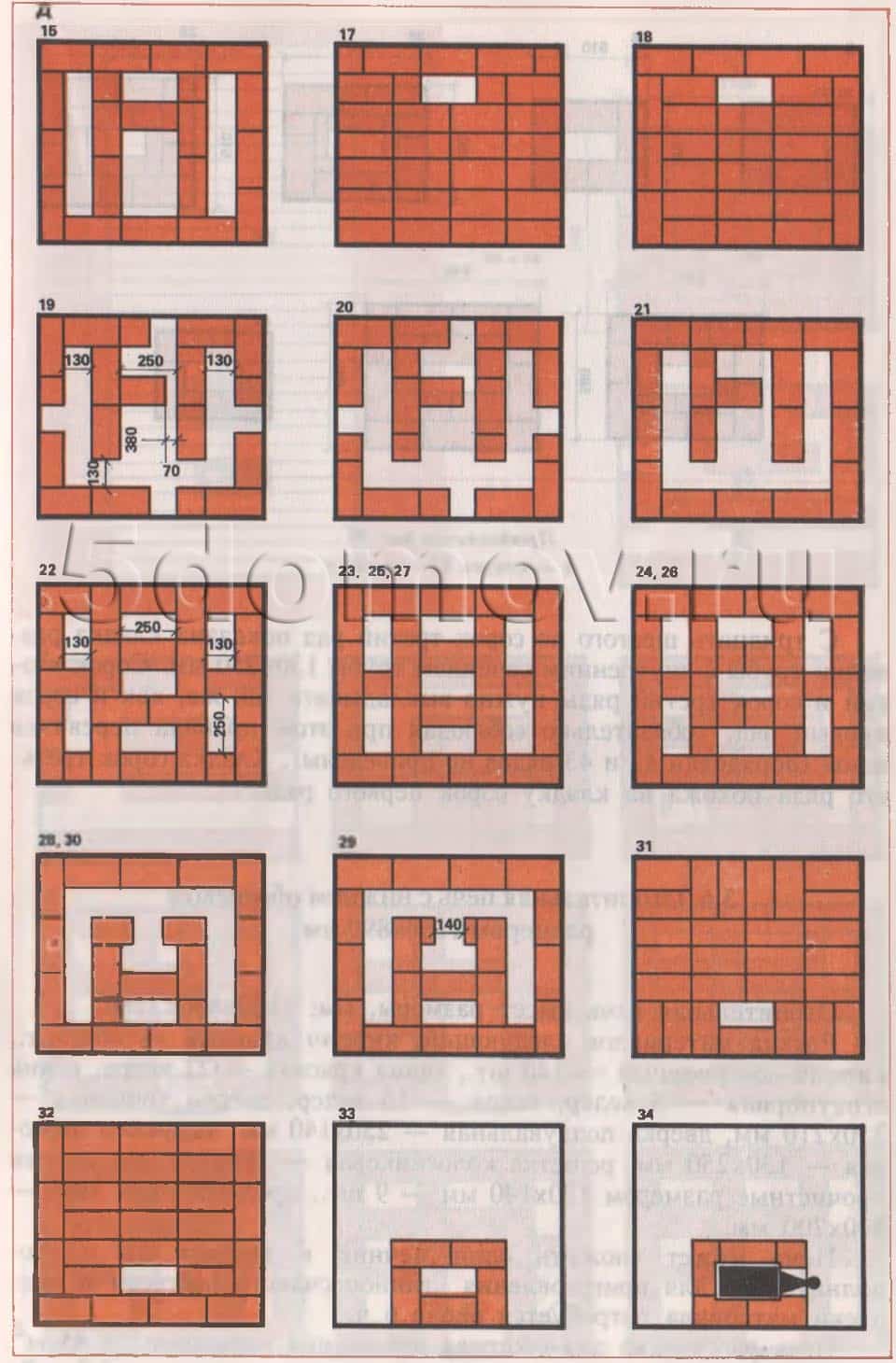

г - разрезы В-В, Г-Г; д - кладка 14-35 рядов; 1 - дымовая задвижка; 2 - отверстия для чистки; 3 - топочная дверка; 4 - поддувальная дверка; 5 - топливник; 6 - колосниковая решетка; 7 — зольниковая камера

• кирпич красный - 230 шт,
• кирпич огнеупорный - 210 шт.,
• глина красная - 12 ведер,
• глина огнеупорная - 6 ведер,
• песок - 7 ведер,
• дверка топочная - 250×210 мм,
• решетка колосниковая - 300×252 мм,
• дверки прочистные размером 130×140 мм - 6 шт.,
• предтопочный лист - 500×700 мм.

Печь может сложить один печник в течение 18-20 ч, дополнительно для подноски материала и приготовления глинопесчаного раствора требуется около 5 ч.

Печь рассчитана на обогрев помещения площадью до 20 м². Теплоотдача печи при одноразовой топке (при расходе антрацита до 12,2 кг) составляет около 3 кВт (2600 ккал/ч). Теплоотдача нижней части печи составляет 2,3 кВт (2000 ккал/ч). Теплоотдача печи при двухразовой топке увеличивается до 3,7 кВт (3200 ккал/ч).

В качестве топлива желательно применять антрацит и каменный уголь, но при их отсутствии можно использовать дрова, углебрикеты и торфяные брикеты.

Кладка печи по рядам не отличается от предыдущей отопительной печи размером 770×640 мм.

Отопительная печь с нижним обогревом размером 890×890 мм

Отопительная печь имеет размеры, мм: 890x890x2310.

Расход материалов (без учета фундамента и трубы) следующий:

• кирпич красный - 340 шт.,
• кирпич огнеупорный - 270 шт.,
• глина красная - 16 ведер,
• глина огнеупорная - 7 ведер,
• песок - 10 ведер,
• дверка топочная - 250×210 мм,
• дверка поддувальная - 250×140 мм,
• задвижка дымовая - 130×250 мм,
• решетка колосниковая - 380-252 мм,
• дверки прочистные размером 130×140 мм - 10 шт.,
• предтопочный лист - 500×700 мм.

Печь может сложить один печник в течение 24 ч, дополнительно для подноски материала и приготовления глинопесчаного раствора требуется около 6 ч.

Печь рассчитана для обогрева помещения площадью до 25- 30 м. Теплоотдача печи при одноразовой топке около 3,7 кВт (3200 ккал/ч), а при двухразовой топке - 4,7 кВт, (4000 ккал/ч). Чертежи разрезов печи и порядовки кладки приведены на рис. 3.

Рис. 3. Отопительная печь с нижним обогревом размером 890×890 мм а - фасад; б - кладка 1 -16 рядов;

Рис. 3. Продолжение
в - разрезы А-А, Б-Б, В-В, Г-Г; г - 17 - 27 рядов

Рис. 3. Продолжение
д - кладка 28-35 рядов

Кладка печи по рядам почти не отличается от кладки отопительной печи размером 770×640 мм. В качестве топлива можно применять антрацит, каменный уголь, углебрикеты, торфяные брикеты и дрова.
В данной печи колосниковая решетка рассчитана на применение дров, углебрикетов и торфяных брикетов. При использовании антрацита и каменного угля колосниковую решетку сзади закладывают плашмя тремя рядами огнеупорного кирпича.

Отопительная печь с нижним обогревом размером 1020×890 мм

Отопительная печь имеет размеры, мм: 1020x890x2240.

Расход материалов (без учета фундамента и трубы) следующий:

• кирпич красный - 570 шт.,
• кирпич огнеупорный - 100 шт.,
• глина красная - 20 ведер,
• глина огнеупорная - 3 ведра,
• песок - 12 ведер,
• дверка топочная - 250×210 мм,
• дверка поддувальная - 250×140 мм,
• задвижка дымовая - 130×250 мм,
• предтопочный лист - 500×700 мм.

Печь может сложить один печник в течение 24 ч, дополнительно для подноски материала и приготовления раствора потребуется около 6 ч.

Печь рассчитана на отопление помещения площадью до 35- 40 м². Теплоотдача печи при одноразовой топке - 4 кВт (3400 ккал/ч), а при двухразовой - около 5 кВт (4300 ккал/ч).

В данной печи колосниковая решетка рассчитана на применение в качестве топлива дров и углебрикетов. При сжигании антрацита и каменного угля колосниковую решетку сзади закладывают огнеупорным кирпичом плашмя в три ряда.

Чертежи разрезов и порядовки кладки печи приведены на рис. 4. Кладку печи выполняют согласно порядовкам, соблюдая правила перевязки швов.

Рис. 4. Отопительная печь размером 890×1020 мм
а - фасад и разрезы А-А, Б-Б; б - кладка 1 -6 рядов

Рис. 4. Продолжение
в - разерзы В-В, Г-Г, Д-Д; г - кладка 7-14, 16 рядов

Рис. 4. Продолжение
д - кладка 15, 17-34 рядов и разделки трубы

Рис. 4. Продолжение
е - кладка 35-44 рядов

С тридцать шестого по сорок третий ряд показана кладка разделки трубы с внутренним сечением трубы 130×250 мм. Сорок второй и сорок третий ряды нужно выкладывать так же, как и сорок первый ряд, обязательно соблюдая при этом правила перевязки швов (порядовки 42 и 43 рядов не приведены). Кладка сорок третьего ряда похожа на кладку сорок первого ряда.

Отопительная печь с нижним обогревом размером 1160×890 мм

Отопительная печь имеет размеры, мм: 1160x890x2240.

Расход материалов следующий:

• кирпич красный - 580 шт.,
• кирпич огнеупорный - 140 шт.,
• глина красная - 22 ведра,
• глина огнеупорная - 5 ведер,
• песок - 13 ведер,
• дверка топочная - 250×210 мм,
• дверка поддувальная - 250×140 мм,
• задвижка дымовая - 130×250 мм,
• решетка колосниковая - 380×252 мм,
• дверки прочистные размером 130×140 мм - 9 шт.,
• предтопочный лист - 500×700 мм.

Печь может сложить один печник в течение 26 ч, дополнительно для приготовления глинопесчаного раствора и подноски материала потребуется около 6ч.

Печь рассчитана для обогрева помещения площадью до 45 м. Теплоотдача печи при одноразовой топке составляет 4,3 кВт (3700 ккал/ч), а при двухразовой топке - 5,4 кВт (4600 ккал/ч).

В данной печи колосниковая решетка рассчитана на применение в качестве топлива дров, углебрикетов и торфяного брикета. При использовании антрацита и каменного угля колосниковую решетку сзади закладывают огнеупорным кирпичом на ребро.

Чертежи разрезов и порядовки кладки приведены на рис. 5.

Рис. 5. Отопительная печь с нижним обогревом размером 1160×890 мм
а - фасад; б - кладка 1-12 рядов

Рис. 5. Продолжение
в - разрезы А-А, Б-Б, Г-Г; г - кладка 13-18 рядов

Рис. 5. Продолжение
д - разрезы В-В, Д-Д, Е-Е; е - кладка 19-28 рядов; 1 - топливник; 2 - зольниковая камера; 3 - колосниковая решетка; 4 - топочная дверка; 5 - поддувальная дверка; 6 - прочистные отверстия; 7 - дымовая задвижка

Рис. 5. Продолжение
ж - кладка 29-32 рядов

При кладке второго ряда необходимо точно придерживаться порядовки, так как этим рядом образуется система дымоходов нижней отопительной камеры. Кладкой четвертого и пятого рядов’ устраивают дно зольниковой камеры. При кладке шестого ряда к кладке крепят поддувальную дверку.

В остальном кладка печи не представляет трудностей и похожа на кладку предыдущих печей, только надо при этом строго придерживаться порядовок: не следует делать неоправданное сужение дымоходов. Трубу кладут в пять кирпичей с внутренним размером 130×250 мм.

Отопительная печь с нижним обогревом размером 1290×510 мм

Отопительная печь имеет размеры, мм: 1290x510x2310 (см. рис. 6).

Рис. 6. Отопительная печь размером 510×1290 мм
а - фасад; б - разрезы А-А; в - кладка 1 -5 рядов; 1 - фундамент в грунте; 2 - грунт; 3 - дымовая задвижка; 4 - разделка; 5 - потолочное перекрытие; 6 - топочная дверка; 7 - поддувальная дверка; 8 - гидроизоляция; 9 - наружный фундамент; 10 - топливник; 11 - зольниковая камера; 12 - колосниковая решетка; 13 - отверстия для чистки

Рис. 6. Продолжение
г - кладка 6-30, 33 рядов

Рис. 6. Продолжение
д - кладка 31,32, 34-40 рядов

Расход материалов (без фундамента и трубы) следующий:

• кирпич красный - 400 шт,
• кирпич огнеупорный - 220 шт.,
• глина красная - 16 ведер,
• глина огнеупорная - 10 ведер,
• песок - 11 ведер,
• дверка топочная - 250×210 мм.,
• дверка поддувальная - 250×140 мм,
• задвижка дымовая 130×250 мм,
• дверки прочистные размером 130×140 мм - 4 шт.,
• предтопочный лист - 550×700 мм.

Печь может сложить один печник в течение 24 ч, дополнительно для приготовления раствора и подноски материала потребуется около 6 ч.

Теплоотдача печи при одноразовой топке составляет около 3,8 кВт (3300 ккал/ч), при двухразовой топке - 5,1 кВт 14 400 ккал/ч)^ Печь рассчитана для отопления помещения площадью до 35 м.
Кладку печи с четвертого по восемнадцатый ряд желательно проводить из огнеупорного кирпича.
При правильной эксплуатации КПД этой печи бывает до 80%, а при применении герметических (топочной и поддувальной) дверок достигает 85%.

Кладка печи несложная, ее проводят согласно порядовкам, соблюдая при этом правильность чередования швов.

Отопительная печь с нижним обогревом размером 1650×510 мм

Отопительная печь имеет размеры, мм: 1650x510x2310.

• кирпич красный - 640 шт.,
• глина красная - 22 ведра,
• песок - 12 ведер,
• дверка топочная - 250×210 мм,
• задвижка дымовая - 130×250 мм,
• решетка колосниковая - 300×250 мм,
• дверки прочистные размером 130×140 мм - 7 шт.,
• предтопочный лист - 500×700 мм.

Печь может сложить один печник в течение 26 ч, дополнительно для приготовления глинопесчаного раствора и подноски материала потребуется около 6ч. 2

Печь рассчитана для обогрева помещения площадью до 50 м. Теплоотдача печи при одноразовой топке составляет 5 кВт (4300 ккал/ч), при двух топках в сутки - около 6,2 кВт (5300 ккал/ч). В данной печи можно применять все виды твердого топлива, но при применении антрацита и каменного угля печь с девятого ряда до перекрытия топливника желательно выложить огнеупорным кирпичом, а при его отсутствии следует выложить топливник, применив в этих рядах отборный красный кирпич.

Чертежи разрезов и порядовки приведены на рис. 7.

Рис. 7. Отопительная печь с нижним обогревом размером 1650×510 мм
а - фасад и разрезы Г-Г, Д-Д, Е-Е; б - кладка 1 -8 рядов

Рис. 7. Продолжение

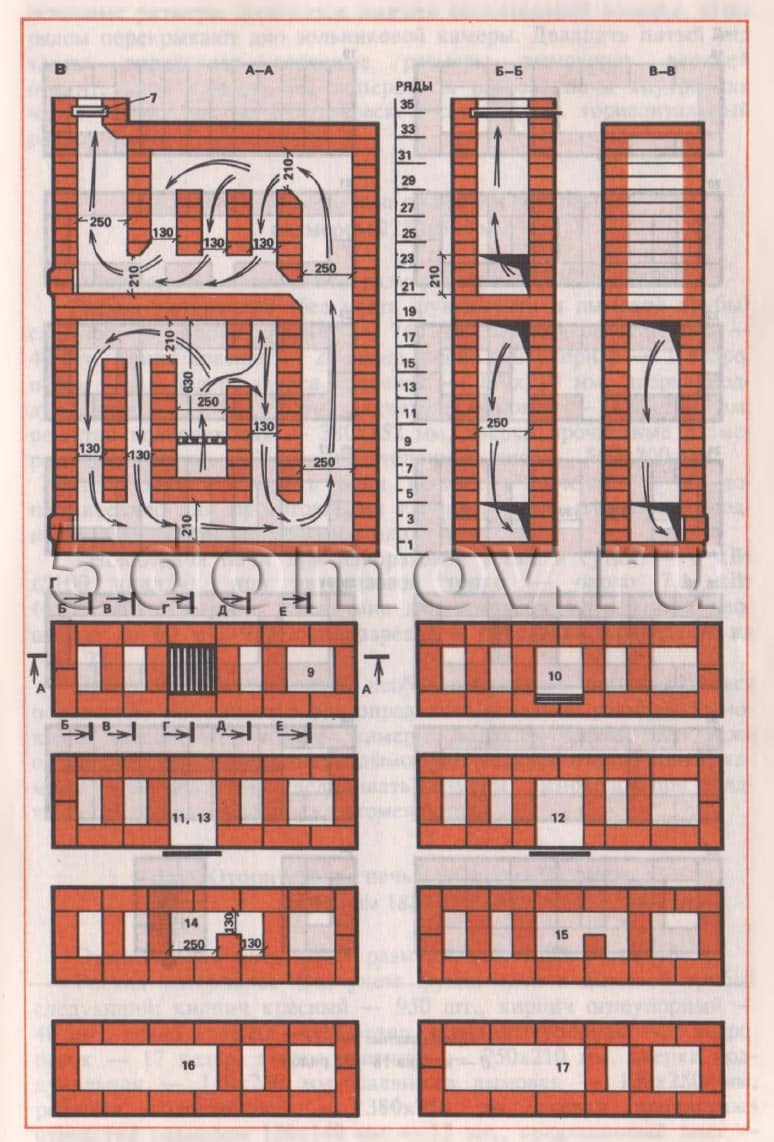

в - разрезы А-А, Б-Б, В-В; г - кладка 9-17 рядов

Рис. 7. Продолжение
д - кладка 18-35 рядов

Кладка печи не составляет особых трудностей. Пятый ряд определяет основные размеры дымоходов нижней отопительной камеры, этим рядом перекрывают дно зольниковой камеры. Двадцать пятый ряд также определяет основные размеры дымоходов верхней отопительной камеры. На поперечном разрезе печи внутренняя часть видна, как на рентгеновском снимке (см. горизонтальный разрез печи).

Отопительная печь с нижним обогревом размером 2250×510 мм

Отопительная печь имеет размеры, мм: 2250x510x2480.

Расход материалов (без учета фундамента и дымовой трубы) следующий:

• кирпич красный - 740 шт.,
• кирпич огнеупорный - 40 шт.,
• глина красная - 25 ведер,
• глина огнеупорная - 1 ведро,
• песок - 15 ведер,
• дверка топочная - 250×210 мм,
• дверка поддувальная - 250×140 мм,
• задвижка дымовая - 130×250 мм,
• решетка колосниковая - 380×252 мм,
• дверки прочистные размером 130×140 мм - 7 шт.,
• предтопочный лист - 500×700 мм.

Печь может сложить один печник в течение 30 ч, дополнительно для приготовления глинопесчаного раствора и подноски материалов потребуется около 8 ч.

Теплоотдача печи при одноразовой топке в сутки - 6 кВт (5100 ккал/ч), при двухразовой топке - около 7,1 кВт (6100 ккал/ч). Печь рассчитана для отопления помещения площадью до 60 м². Чертежи разрезов и порядовки приведены на рис. 8.

а - фасад; б - разрезы А-А, Б-Б, В-В; в - кладка 1 -6, 8 рядов

Рис. 8. Отопительная печь с нижним обогревом размером 2250×510 мм

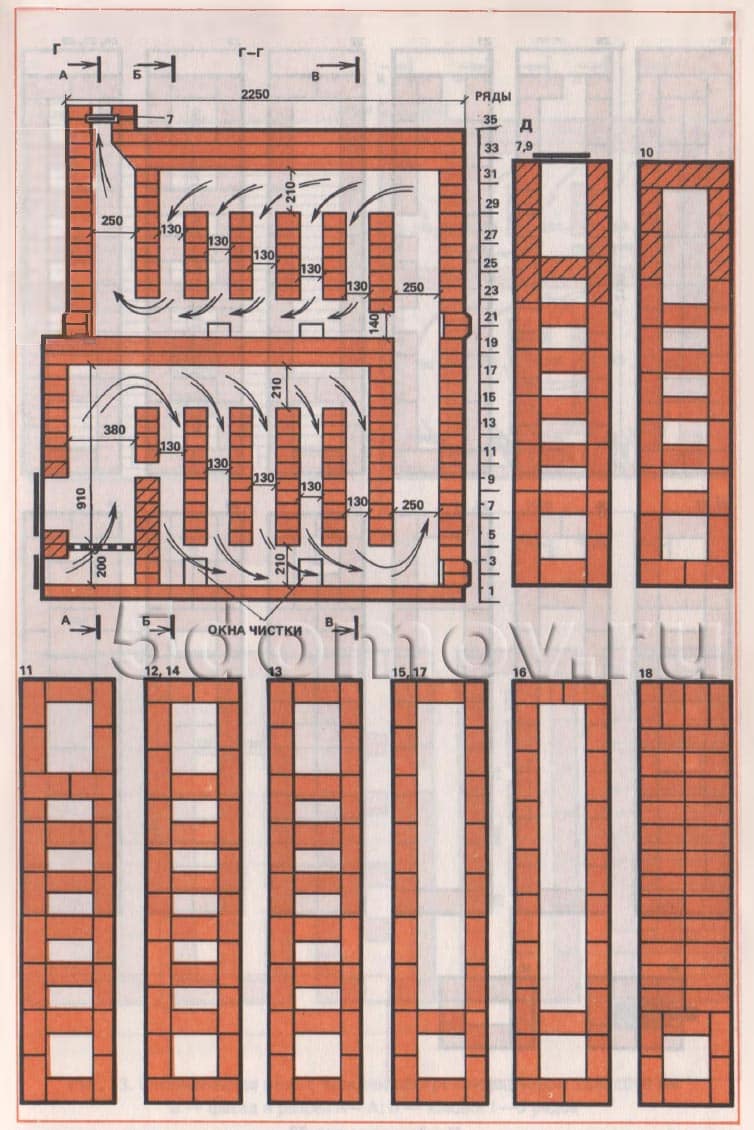

г - разрез Г-Г; д - кладка 7 - 18 рядов

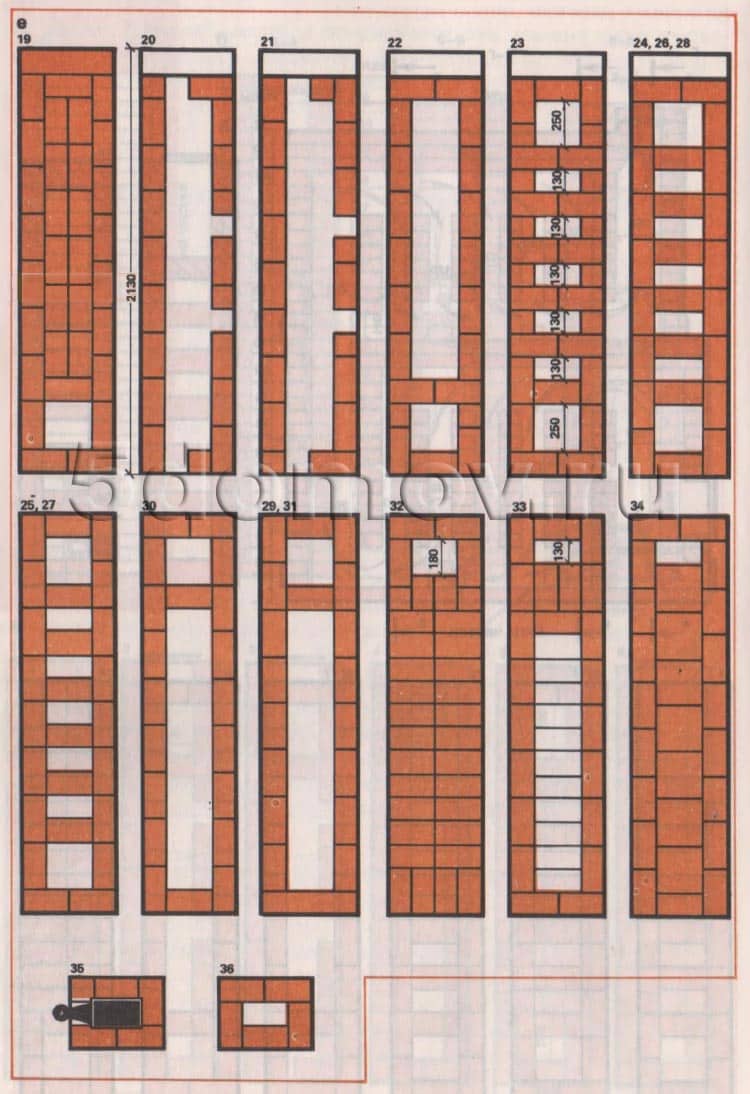

Рис. 8. Отопительная печь с нижним обогревом размером 2250×510 мм
е - кладка 19-36 рядов

При кладке пятого ряда необходимо строго придерживаться порядовки, так как этот ряд определяет основные размеры дымоходов нижней отопительной камеры. Двадцать третий ряд также определяет основные размеры дымоходов верхней отопительной камеры. Уменьшать или увеличивать размеры дымоходов при кладке последующих рядов не рекомендуется.

Отопительная печь с нижним обогревом размером 1880×640 мм

Отопительная печь имеет размеры, мм: 1880x640x2380.

Расход материалов (без учета фундамента и дымовой трубы) следующий:

• кирпич красный - 950 шт.,
• кирпич огнеупорный - 40 шт.,
• глина красная - 29 ведер,
• глина огнеупорная - 1 ведро,
• песок - 17 ведер,
• дверка топочная - 250×210 мм,
• дверка поддувальная - 140×250 мм,
• задвижка дымовая - 130×250 мм,
• дверки прочистных отверстий размером 130×140 мм - 12 шт.,
• предтопочный лист - 500×700 мм.

Печь может сложить один печник в течение 36 ч; дополнительно для приготовления раствора и подноски материала потребуется около 10 ч.

Теплоотдача печи при одноразовой топке в сутки составляет около 5,5 кВт (4700 ккал/ч), при двух топках - 6,6 кВт (5700 ккал/ч).^Печь рассчитана для отопления помещения площадью до 55 м. В данной печи можно применять все виды твёрдого топлива. Колосниковая решетка рассчитана для использования в качестве топлива дров, углебрикетов и торфяных брикетов. При применении в качестве топлива антрацита или каменного угля в этой печи колосниковую решетку закладывают огнеупорным кирпичом на ребро.

Чертежи разрезов печи и порядовки приведены на рис. 9. Стрелками указано движение дымовых газов в дымоходах печи.

а - фасад и разрез А-А; б - кладка 1 -5 рядов

Рис. 9. Отопительная печь с нижним обогревом размером 1880×640 мм
в - разрезы Б-Б, В-В, Г-Г, Д-Д, Е-Е; г - гладка 6-10 рядов

Рис. 9. Отопительная печь с нижним обогревом размером 1880×640 мм

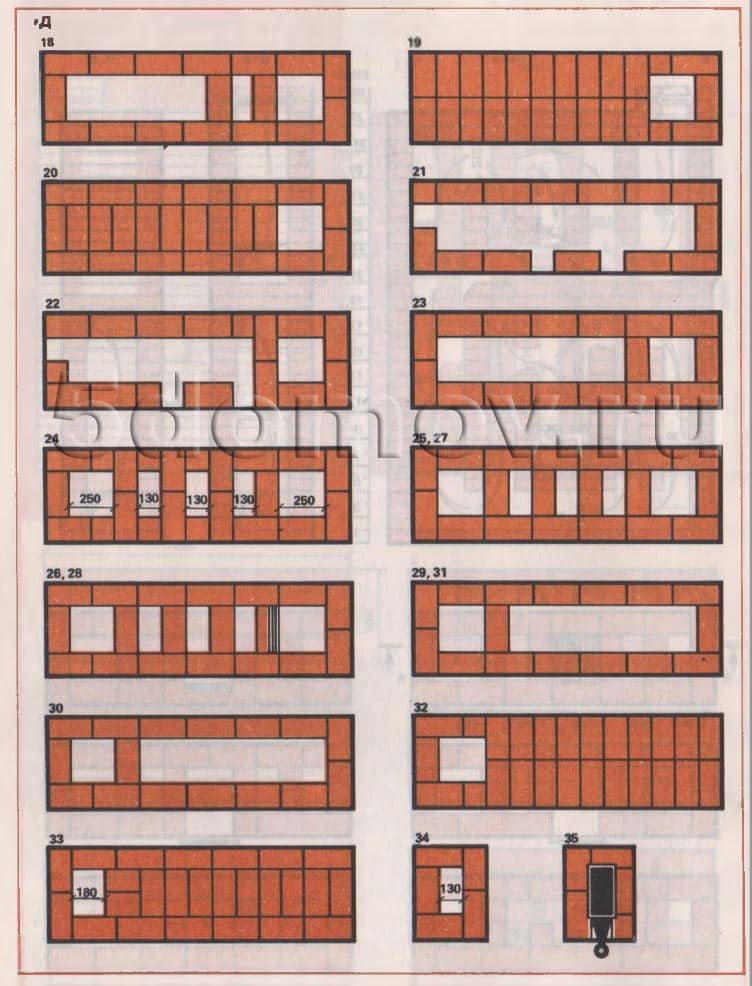

д - кладка 11-28 рядов

Рис. 9. Отопительная печь с нижним обогревом размером 1880×640 мм
е - кладка 29-36 рядов

Кладка печи не составляет особых трудностей, однако сначала надо хорошо изучить чертежи разрезов и порядовки кладок кирпичей.

Из горизонтального (по А-А рис. 9, б) разреза видно, что под зольниковой камерой находится горизонтальный дымоход. Топливник выложен из огнеупорного кирпича.

При кладке второго ряда надо строго придерживаться порядовки. Кладка пятого ряда определяет основные размеры дымоходов нижней отопительной камеры. Кладку двадцать первого ряда также необходимо проводить строго по порядовке, у вертикального канала здесь оставляют дымоход шириной 130 мм. Кладка двадцать четвертого ряда также определяет основные размеры дымоходов верхней отопительной камеры. Остальные ряды кладки печи похожи на кладки предыдущих печей.

Отопительная печь с нижним обогревом размером 1290×1020 мм

Отопительная печь имеет размеры, мм: 1290x1020x2310.

Расход материалов (без учета фундамента и дымовой трубы) следующий:

• кирпич красный - 800 шт.,
• кирпич огнеупорный - 90 шт.,
• глина красная - 28 ведер,
• глина огнеупорная - 2,5 ведра,
• песок - 16 ведер,
• дверка топочная - 250×210 мм,
• дверка поддувальная - 140×250 мм,
• задвижка дымовая - 130×250 мм,
• решетка колосниковая - 380×250 мм,
• дверки прочистные размером 130×140 мм - 12 шт.,
• предтопочный лист - 500×700 мм.

Печь может сложить один печник в течение 30 ч, для приготовления раствора и для подноски материала дополнительно потребуется около 8 ч.

Теплоотдача печи при одноразовой топке в сутки составляет около 6,2 кВт (5300 ккал/ч), а при двухразовой топке - 7,5 кВт (6500 ккал/ч). Печь рассчитана для отопления помещения площадью 65-70 м².

На рис. 10 приведены разрезы отопительной печи и порядовки. Кладку печи проводят согласно порядовкам, строго соблюдая правила перевязки швов. Перед началом кладки нужно хорошо разобраться в чертержах.

а - фасад; 6 - разрез А-А, Б-Б; в - кладка 1-10 рядов

Рис. 10. Отопительная печь с нижним обогревом размером 1290×1020 мм

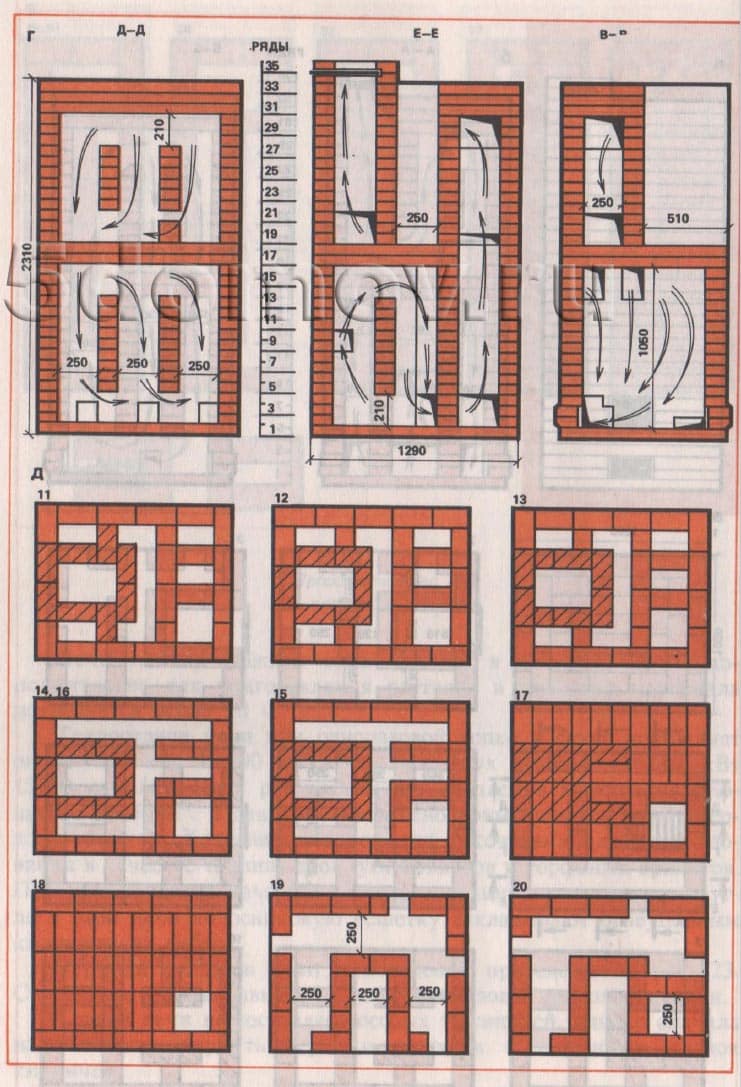

г - разрезы Д-Д, Е-Е, В-В; д - кладка 11-20 рядов

Рис. 10. Отопительная печь с нижним обогревом размером 1290×1020 мм
е - разрез Г-Г; ж - кладка 21 -35 рядов

Отопительная печь из кирпича своими руками: 10 инструкций для разных размеров

Печное отопление как способ обогрева частного домовладения популярно по-прежнему. Поскольку отыскать профессионального печника достаточно сложно, многие владельцы загородной недвижимости вынуждены осваивать строительство печей из кирпича своими руками.

Чтобы возвести отопительный агрегат в соответствии со всеми правилами и нормативами, домовладельцам нужно будет запастись соответствующими знаниями и умениями, подготовить инструменты и приобрести строительные материалы на значительную сумму.

Виды печей

Печка из кирпича своими руками для дома может быть:

• русской;
• шведской;
• голландской.

Также различают печи:

• банные;
• садовые;
• отопительные;
• отопительно-варочные;
• камины.

Русская печь

Среди печников она считается самой многофункциональной конструкцией из кирпичей. Ее оснащают местом для отдыха, получившим название лежанка. Под нею располагают варочную камеру – топку или горнило, под которой находится поддувало. Оно должно обеспечивать непрерывное горение твердого топлива. Такие печи из кирпича для дома своими руками также имеют нишу для кухонных принадлежностей и хранения приготовленной еды в горячем состоянии.

Стандартные размеры данного вида печных агрегатов: в высоту 2 метра, в длину –2,5 метра и ширину 1,5 метра. За счет внушительных размеров русская печь способна обогревать жилое пространство, площадь которого превышает 40 «квадратов». Но и у нее имеется большой недостаток – для ее функционирования требуется много твердого топлива.

Шведская печка

Ее размеры более компактны по сравнению с русской печкой. Высота шведской конструкции из кирпича составляет примерно 2 метра, а длина и ширина – не больше метра. Эта небольшая печь из кирпича своими руками предназначается:

• для обогрева помещений;
• для приготовления пищи.

Над топкой шведского агрегата помещают чугунную плиту на 2 конфорки, а сбоку располагают духовой шкаф. В процессе строительства печки в кухне сооружают плиту, а всю остальную ее часть обустраивают в другой комнате.

Серьезным недостатком конструкции является высокая степень пожарной опасности. Чтобы предотвратить возгорание, печку-шведку снабжают заслонками.

Голландская печь

Своему появлению данный тип печных агрегатов обязан русским печникам, именно они ее придумали. Предназначается «голландка» для теплоснабжения помещений. Печка очень компактна и отличается высокой степенью теплоотдачи. Чтобы полностью прогреть с ее помощью холодную комнату, потребуется 10 часов.

В период межсезонья голландская печка своими руками из кирпича способна удерживать тепло в течение суток. Ее конструкционное устройство обеспечивает высокую теплоотдачу за счет извилистого дымохода. Кроме этого, у печи имеется вместительный топливник.

«Голландку» возводят только с использованием печного кирпича, который накапливает тепло быстро, а отдает постепенно. Этот стройматериал для постройки печей стоит очень дорого.

Как выложить печь и что для этого нужно

Рассмотрев проекты печей и сделав выбор, можно приступать к следующему этапу. Помимо дизайнерского оформления, печная конструкция должна соответствовать требованиям противопожарной безопасности, поэтому так важен этап подготовки к ее строительству, который предполагает:

1. Разработку подробной схемы кладки печи с плитой или без нее.
2. Определение места установки конструкции.
3. Выбор материалов.
4. Подборку инструментов.
5. Составление сметы расходов на строительство.

Кроме вышеперечисленных мероприятий нужно определиться с количеством подсобных работников, а возможно они не нужны.

От того, насколько грамотно разработан проект дома с печным отоплением , зависит конечный результат строительства. Сейчас можно не разрабатывать схемы - чертежи печи своими руками, а приобрести готовую документацию. При выборе такого проекта необходимо убедиться в достоверности цифр, указанных в нем, также не помешает удостовериться в наличии поэтапного подробного описания проведения строительства.

Когда выбирают место размещения печи, прежде всего, обращают внимание на площадь помещения и конструкцию печи. Поскольку процесс как выложить печь из кирпича на даче или в доме имеет много нюансов, опытные печники советуют начинающим умельцам строить уменьшенные макеты будущих агрегатов.

Благодаря этому можно подготовиться к предстоящей кладке и минимизировать ошибки и просчеты. Когда выбираются сложные конструкции печей - кладка печей своими руками для малоопытных мастеров может оказаться непосильным делом. В таком случае следует обратиться за помощью к профессионалам.

Выбор и приобретение стройматериалов

Вне зависимости от того, какой вид печи предстоит возвести, используются одни и те же материалы – это кирпичи, глина, песок. Основное внимание нужно уделить выбору кирпича.

В продаже предлагается 4 разновидности кирпича для возведения печных агрегатов:

• ручной формовки;
• керамический;
• огнеупорный;
• силикатный.

Для облицовки агрегата пользуются керамическими изделиями. Желательно приобретать кирпич М-250 или М-500, который стоит дороже, но более однороден, чем дешевая продукция. Он способен выдерживать многократные циклы нагревания – охлаждения. Дорогой кирпич имеет еще одно преимущество – превосходные формовочные свойства и декоративные качества.

Песок, когда возводится своими руками печка из кирпича для дачи или частного домовладения, нужно брать чистый, без мусора и разных примесей и поэтому его нужно просеять через сито.

Глина для печных агрегатов бывает нормальной, тощей или жирной. От того, какая ее разновидность выбрана, зависят пропорции подготовки раствора и технология кладки кирпичей. Печники предпочитают использовать глину, имеющую нормальную жирность.

Подготовка инструментов

Чтобы сложить своими руками печь на даче или в жилом доме, потребуются разные инструменты: строительные, измерительные и вспомогательные.

Из строительных инструментов нужны:

• для обрезки кирпичей – болгарка;
• для просеивания песка – металлическое сито с ячейкой не больше 2 миллиметров;
• совковая лопата;
• для уплотнения раствора – расшивка;
• для кладки смеси – комбинированная керма;
• перфоратор плюс насадка-миксер к нему;
• для рубки кирпичей – молоток-кирка.

Также надо подготовить измерительные инструменты:

• рулетка длиной минимум 5 метров;
• для контроля вертикальности – отвес;
• деревянная печная линейка длиной около метра;
• для проверки ровности укладки – правило (между ним и стеной не может быть щелей);
• строительный и гибкий уровни.

К вспомогательным инструментам относятся ведра, емкости и т.д.

Обустройство основания для кирпичной печи

Когда кладем печь своими руками, в первую очередь обеспечивают расстояние между дымоходной трубой и перекрытием кровли, равное минимум 15 сантиметров. Потом можно приступать к разметке фундамента, который должен превышать параметры печной конструкции во все стороны на 15 сантиметров.

Лучше его сформировать при обустройстве общедомового основания. Чтобы печь служила долго, ее фундамент не должен быть связан с основанием домовладения. Дело в том, что их естественная усадка отличается по причине разной степени нагрузок.

Сначала котлован заливают бетоном, а потом фундамент под печь возводят из кирпичей. Предварительно ставят деревянную опалубку.

Когда основание готово, его верхний уровень должен быть ниже напольной поверхности на 19 сантиметров. Фундамент не сооружают для камина, но выполняют расчет нагрузки на пол верхних этажей. Основание непременно гидроизолируют, используя рубероид или толь.

Кладка печи из кирпича для дома

В первую очередь нужно изучить чертежи печки своими руками из кирпича. Потом готовят раствор и кладут первый ряд при помощи шпателя и мастерка. Часто начинающие домашние умельцы уверены, что не следует «жалеть» раствор. В действительности, наоборот - чем слой тоньше, тем прочнее будет кирпичная кладка.

Работу выполняют следующим образом:

1. Одной рукой удерживают кирпич на весу.
2. Нанося легкие удары, делают отметку места скола.
3. Держа кирпич на весу, выполняют его резкую и точную рубку на части согласно нанесенным отметкам.
4. Когда возводят своими руками печь на дровах для дачи или дома, первый ряд нужно выложить безукоризненно. Сначала кладут наружный ряд из кирпичей, потом середину, а швы тщательно заполняют раствором, не допуская образования пустот.
5. Начальные ряды строят из целого материала, при этом вертикальные швы совпадать не должны. Но дальше кирпичи нужно разрубать. Их укладывают рубленой стороной внутрь массива конструкции. Этот момент важен при сооружении дымоходных каналов и топливника. Дело в том, что сколы будут местом, где скапливается сажа, засоряющая дымоход.

Особенности строительства арок и сводов своими руками

Когда сооружают арки и своды, также пользуются чертежами кирпичной печи своими руками для дачи или другого строения. Кирпичи укладывают по технологии постепенного напуска, причем толщиной не меньше двух рядов.

Толщина подобного перекрытия не может составлять менее 2-х рядов. Для отверстия топки используют «замковую» выкладку или кладку методом «перемычки» - кирпичи устанавливают на металлический уголок вертикально. Изделие из металла можно поменять на деревянный каркас.

Для сооружения трубы используют силикатный кирпич, способный выдерживать перепады температур и атмосферные осадки. Он устойчив к кислотной среде, образующейся при соприкосновении дыма и водяных паров. Важно, чтобы в дымоходе не было неровностей и сколов. Когда печная конструкция готова, через 2 – 3 недели проводят контрольную топку.

Большие и маленькие печи своими руками из кирпича в частных домах популярны. Но главное возвести агрегат правильно, чтобы он прослужил десятки лет.
