Фальцевая кровля из стали - классический вид кровельного покрытия в России, с успехом применяющийся уже много лет и зарекомендовавший себя, как относительно недорогой, надежный и долговечный. Стальная фальцевая кровля прослужит не менее 50 лет.

Преимущества стальной кровли

• Малый вес. Примерно 4,2 кг/кв.м. при толщине 0,55 мм;
• Гибкость и пластичность. Возможность укладки стальной ленты на радиусные кровли;
• Полная комплектация. В наличии есть практически все доборные элементы, аксессуары и крепеж нужного цвета;
• Геометрическая устойчивость. Стальное покрытие, по сравнению с медным или титан-цинковым, в меньшей мере подвержено деформации вследствие перепадов температур в течение года.

Для создания фальцевого кровельного покрытия из стали применяется рулонная оцинкованная сталь с полимерными покрытиями. В зависимости от типа покрытия меняется фактура и цветовая палитра кровли. Фальцевые панель-картины изготавливаются непосредственно на объекте. Это очень трудоемкая работа, требующая высокого уровня мастерства кровельщиков, однако результат стоит затраченных усилий.

Правильно спроектированная и технологически смонтированная фальцевая кровля из оцинкованной стали гарантированно прослужит не менее 50 лет.

С ассортиментом стали для фальцевой кровли или фасадов Вы можете ознакомиться по ссылкам ниже.

Ruukki

Финская компания Ruukki, основанная в 1960 году, производит кровельную сталь с различными вариантами покрытий (Пурал, матовый Пурал, полиэстер и Пурекс). Благодаря специальным разработкам, сталь Ruukki по своей пластичности близка к меди, она подойдет для любых архитектурных форм и всех типов строений. Бесшумная и пластичная, она не рвется при монтаже и рассчитана на длительный срок эксплуатации.

от 430 Р
за 1 м²

от 570 Р
за 1 м²

от 700 Р
за 1 м²

от 730 Р
за 1 м²

ArcelorMittal

Бельгийская компания ArcelorMittal является крупнейшим металлургическим предприятием в мире, поставляющим свою продукция большинству известных брендов. Выпускаемая сталь представляет из себя высококачественный материал с высокими эксплуатационными характеристиками.

от 470 Р
за 1 м²

от 480 Р
за 1 м²

Corus

Corus Group — британская металлургическая компания, образованная в 1999 году, является на сегодняшний момент одним из самых крупных в Европе производителей стали и алюминия. Corus выпускает рулонную сталь, в том числе, с покрытием из полиэстера и пластизола. Эти материалы обладают высокими эксплуатационными характеристиками, подходящими для российского климата. Они хорошо противостоят перепадам температур и УФ-лучам, выдерживают большие нагрузки, а также имеют отличные грязеотталкивающие свойства.

У фальцевых кровель огромный разброс по цене. Поскольку фальцевая – это не материал, а технология. Материал может быть любым – бюджетным (оцинковка), элитным (медь), промежуточные варианты. Рассмотрим что это такое, выгодно или невыгодно, какова цена за м2 фальцевой кровли и насколько это себя оправдывает.

Что такое фальц?

Фальцем называется соединение двух листов металла, при котором кромки вместе загнуты в одну сторону один раз (одинарный фальц) или дважды (двойной). Двойной фальц надежнее и герметичнее, на всех ответственных местах (конек, узлы) выполняют его.

Шов формируется в два захода: загиб фальца (если вы работаете с листовым/рулонным материалом, а не с готовой картиной) и обжим.

Электрическая машинка все выполняет за один заход.

Два или больше листов, которые соединяют на земле и в таком виде поднимают на кровлю, называются картиной. Картинами также называются заготовки с уже загнутыми краями. Часть материалов (оцинковка, медь) продаются не в листах, а в рулонах: на небольшой крыше картина может не иметь ни одного фальца, скат по всей длине покрывают цельной полосой. Замки будут только на соединении картин между собой.

Фальц может быть стоячим или лежачим (замок загнут параллельно листу). Лежачими соединяют горизонтальные полосы металла, замок смотрит вниз, по линии водослива. Перпендикулярно коньку (вдоль уклона) делают стоячие. Существуют также картины с самозащелкивающимися фальцами, они соединяются друг с другом по принципу паз/гребень.

Достоинства и недостатки фальцевых кровель

Плюсы фальцевой кровли:

• небольшой вес за счет маленькой толщины металла (обычно в пределах 0,8 мм).
• за счет маленькой толщины – гибкость, возможность крыть в том числе криволинейные крыши;
• водостойкость: фальц герметичнее, чем крепление метизами.

• кровля в большей степени подвержена механическим повреждениям, чем металлопрофильные покрытия;
• недостатки любой металлической крыши: теплопроводность, отсутствие шумоизоляции, электропроводность, электростатика, кровля раскаляется в жару;
• обязательно нужны снегозадержатели: из-за гладкой поверхности возможен лавинообразный сход снега.

Долговечность и стоимость нельзя отнести ни к достоинствам, ни к недостаткам: они зависят от материала. Чем дороже материал, тем долговечнее кровля: простая оцинковка служит не больше 10-15 лет, медь и цинк-титан – больше полувека. Они же наряднее всех смотрятся.

Статьи по теме

Основные правила устройства фальцевой кровли

Укладывать кровлю можно по сплошной или разреженной обрешетке. Во втором случае нужно тщательно соблюдать расчетный шаг, чтобы покрытие не провисало. Для изготовления разреженной обрешетки используются:

• брус 5 на 5 см, пропитанные антисептиком хвойные породы, влажность не больше 12%;
• доска 3,2 на 10, аналогично;
• металлический профиль с антикоррозийным покрытием (предпочтительно использовать для картин с самозащелкивающимися фальцами).

Если обрешетка сплошная, пародиффузную пленку кладут поверх нее, непосредственно под покрытие. Если разреженная – то под нее.

При наличии утеплителя строение пирога такое:

• теплоизоляционный материал (укладывается между стропильными ногами);
• контробрешетка;
• гидроизоляционная мембрана;
• обрешетка.

Наши работы

Цена металла для фальцевой кровли

Примерная стоимость материала по Москве:

• простая оцинковка, лист 1 на 2 метра – от 400 рублей, срок службы 10-15 лет;
• оцинковка с полимерным покрытием служит 15-30 лет в зависимости от полимера. Цена пропорциональна долговечности. Полиэстер – от 400 за метр квадратный;
• пурекс – от 500;
• пурал – от 600;
• алюминий – от 1,5 тысяч за квадрат, служит до 50 лет (гарантия – 40);
• цинк-титан от 3 тысяч за квадрат, служит до века;
• медь – от 3 тысяч, до 150 лет.

Цены указаны для листовых и рулонных материалов. Металл для фальцевой кровли может отпускаться в виде заготовок с уже загнутой кромкой. В этом случае цена не намного выше. А вот от производителя стоимость зависит сильно. 400-600 рублей за сталь с полимерным покрытием – это цена российских марок. Импортная дороже в 2 раза. Например, картины с самозащелкивающимися фальцами от Ruukki полиэстеровые стоят от 900 рублей за квадрат, пурал – от тысячи.

Нужно отметить, что приобретение дорогих металлов на крышу себя оправдывает: они практически вечны, поскольку не боятся коррозии. От взаимодействия с воздухом и водой на поверхности образуется патина. Она не снижает прочность материала (как, допустим, оксид железа), а наоборот, продлевает: слой патины надежно защищает листы от коррозии. И смотрится благородно.

Что касается стальных крыш – они, увы, не вечны. У простой оцинковки сопротивляемость внешним факторам снижается по мере того, как смывается цинк.

Чтобы продлить срок службы, кровлю регулярно красят масляной краской (не реже чем раз в 2-3 года). Неоцинкованный металл на кровлях (и вообще для уличных работ) использовать нельзя. Сталь с полимерным покрытием надежнее простой оцинковки, но само покрытие очень капризно. Его легко поцарапать в процессе монтажа, и, если сразу не закрасить царапину полимерной краской, в месте повреждения начнет развиваться коррозия.

Для сравнения следует упомянуть другие популярные покрытия для кровель.

Металлочерепица в среднем стоит около 300 рублей за квадрат, срок службы – до полувека.

У нее тоже полимерное покрытие, но есть преимущества перед фальцевой кровлей:

• хорошо проветривается, меньше страдает от конденсата;
• механически прочнее: волны профиля служат дополнительными ребрами жесткости.

Гибкая черепица тоже стоит около 300 рублей. Служит в зависимости от марки и модели от 20 до 50 лет. Абсолютно герметична. Отсутствуют минусы металлов: тепло/звуко/электропроводность. Металлочерепицей криволинейную кровлю не покроешь, а гибкой – можно. В отличие от фальцевой кровли (уклон крыши 7-30 градусов, оптимальный – 10-15) битумной плиткой можно крыть скаты любой крутизны, вплоть до отрицательных поверхностей.

Керамическая черепица к бюджетным покрытиям не относится, от 1000 рублей. Срок службы практически не ограничен: в Европе есть дома с керамическими крышами постройки двухвековой давности и старше. Но, в отличие от всех перечисленных кровель, керамика тяжелая. Нужна усиленная стропильная система.

Цена за работу фальцевой кровли

Выбор кровли - дело не из легких. Среди прочих вариантов вам наверняка предложат рассмотреть вариант устройства фальцевой кровли. О том, что он собой представляет - в нашем материале.

Фальцевая кровля - это кровля из листовой или рулонной оцинкованной стали, а также из стали с полимерным покрытием, в которой соединение отдельных элементов покрытия выполнены с помощью фальцев.

Фальц - это вид шва при соединении листов металлической кровли.

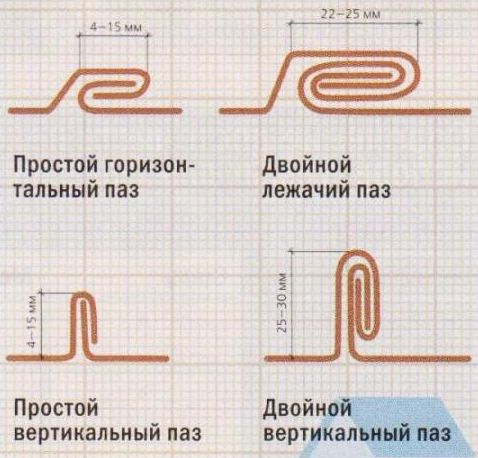

Типы фальцев:

А - лежачий одинарный;

Б - лежачий двойной;

В - стоячий одинарный;

Г - стоячий двойной.

Наиболее герметичным и влагонепроницаемым, согласно мнениям специалистов, является двойной стоячий фальц. Это продольное соединение, выступающее над плоскостью кровли между двумя прилегающими кровельными картинами, кромки которых имеют двойной загиб. Картина - это элемент кровельного покрытия, у которого кромки подготовлены для фальцевого соединения.

Достоинства фальцевой кровли:

• Возможность длительной эксплуатации (в зависимости от материала, от 25 до 100 лет);
• Антикоррозийное покрытие;
• Разнообразие цветовых решений;
• Легкость (1 м2 весит от 3,5 до 7,5 кг) - небольшая нагрузка на несущую конструкцию;
• Гладкая поверхность позволяет дождевой воде стекать намного быстрее.

Недостатки фальцевой кровли:

• При дожде слышен сильный шум от ударов капель о кровлю;
• На рынке очень мало специалистов, способных правильно уложить фальцевую кровлю;
• Обычная оцинкованная сталь по эстетическим параметрам уступает многим другим видам кровли. Медная и цинк-титановая кровля выглядит гораздо приятней, но она значительно дороже (если квадратный метр полезной площади оцинкованной кровли обойдется в 5-10$, то медной - 60-80$, цинк-титановой - 50-70$);
• Установка фальцевой кровли из цинк-титана требует очень бережного отношения. По материалу нельзя ходить, стучать - глубокие царапины на листе впоследствии приведут развитию преждевременной коррозии. Он несовместим со многими металлами, и даже с некоторыми породами дерева (дуб, лиственница). При температуре ниже +5 градусов сплав становится хрупким и работы с ним продолжать в такое время не рекомендуется;
• Накапливает электростатический ток. Необходимо обустройство молниеотвода.

Металлы, используемые для фальцевой кровли:

• Оцинкованная кровельная сталь. Благодаря покрытию из цинка, обладают высокими антикоррозийными свойствами. При монтаже крыши используются листы толщиной от 0,45 до 0,70 см. Срок службы - 25-30 лет.
• Сталь с полимерными покрытиями. Стальной оцинкованный лист с полимерным покрытием имеет многослойную структуру: стальной лист, слой цинка, слой грунта, и, наконец, защитная краска с нижней стороны листа, а с лицевой стороны - слой цветного полимера. Полимер наносится для придания дополнительных защитных свойств (защита от ультрафиолета), а также выполняет декоративную функцию.
• Медь. Выпускается в рулонах. Фактура кровельной меди может быть разнообразна: имитация черепицы, каменной кладки и т.п. По своим свойствам медь легко поддается спайке, что существенно облегчает монтаж и делает крышу более надежной в эксплуатации. Срок службы - 100 и более лет.
• Алюминий. Кровли из этого металла долговечны и прослужат вам до 80 лет. Устойчивы к перепадам температур, поэтому не подвержены деформации.
• Цинк-титановый сплав. Выпускается в виде листов либо лент. В основе его лежит модифицированный цинк, который отличается пластичностью и устойчивостью к коррозии благодаря добавкам титана, алюминия и меди. Монтировать крышу из этого материала нужно при температуре выше +5°. Срок службы - до 100 лет.

Монтаж фальцевой кровли

Монтаж кровли из листовой стали выполняется в два этапа:

Первый этап

Изготавливаются картины для рядового покрытия скатов крыши, карнизных свесов, настенных желобов, разжелобов. Для изготовления картин фальцевой кровли вначале прямо на стройплощадке делаются заготовки необходимых форм и размеров (по чертежам будущей кровли). Стальные листы размечают на детали при помощи измерительных приборов и инструментов, наносят на металле отметки. Затем стальной лист, в зависимости от толщины, разрезают и соединяют фальцем в картины, длиной в скат, боковые кромки загибают, т.е. делают заготовки для выполнения стоячих фальцев.

Второй этап

Фальцевые картины поднимают на крышу и соединяют их боковые стороны друг с другом стоячим фальцем (чаще всего одинарным). Для повышения герметичности соединений, проконтролируйте, чтобы рабочие использовали самоклеющуюся ленту.

Затем картины фальцевой кровли крепят к обрешетке узкими стальными полосками - кляймерами, которые одним концом заводят в стоячие фальцы при их изгибе, а другим крепят к брусу обрешетки. Таким образом, получается качественное кровельное покрытие, без каких-либо технологических отверстий. Используемые соединительные детали, такие, как гвозди, болты, проволока, кляммеры, должны быть обязательно выполнены из оцинкованной стали. Это делается для того, чтобы они имели такой же срок службы, что и кровельное покрытие.

Отверстия у дымовых и газовых труб, в том числе и вентиляционные, закрывают фартуками из оцинкованной стали.

Порядок устройства вертикальных фальцев рядовых листов кровли

Один край уложенного листа закрепляется крепёжными изделиями (кляммерами) к обрешётке. Крепёжные детали располагаются по краю листа с интервалами до 600 мм и прикрепляются к обрешётке оцинкованными саморезами 4,8х28 мм.

При использовании для кровли листов, длиной более 10 м, необходимо закрепить их, к обрешётке плавающими кляммерами, которые обеспечивают герметичность кровли в случае температурных деформаций.

Технические решения по устройству горизонтальных швов в крышах с разными уклонами

a) при уклоне от 30°

b) при уклоне от 25°

c) при уклоне от 10°

d) при уклоне от 7°

Рулонная технология изготовления фальцевой кровли. Материал, доставленный на стройплощадку в рулонах, разрезается при помощи специального оборудования. Изготовление кровли на объекте позволяет избежать горизонтальных фальцев, через которые может протекать вода. Соединение кровельных картин осуществляется, как правило, в двойной стоячий фальц. Для обеспечения полной непроницаемости соединений фальц может быть уплотнен силиконовым герметиком.

Достоинства рулонной технологии:

• Возможность изготовления и монтажа кровельных листов практически любой длины (до 100м и более)
• Материал кровли вы можете профилировать при помощи передвижного прокатного стана непосредственно на стройплощадке
• Соединение листов двойным стоячим фальцевым швом без поперечных стыков
• Безметизное крепление к любой обрешетке скрытыми кляммерами, что гарантирует полную герметичность кровли и отсутствие коррозии в местах соединений

Важные моменты при монтаже фальцевой кровли:

Эти моменты желательно учитывать вне зависимости от того, какая технология выбрана.

• Рекомендуемый уклон кровли при использовании фальцовочной технологий - более 14°. При меньших уклонах кровли (от 7° до 14°) обязательно устройте сплошное основание, а также применение двойного фальца, уплотненного силиконовым герметиком.
• Фальцевые кровли можно устраивать либо по обрешетке, которая строится из брусков (обычно 50x50 мм) с определенным шагом (обычно 25 см), либо по сплошному основанию. При несоблюдении требуемого шага может возникнуть прогиб стальных листов, что приведет к ослаблению, а в дальнейшем - деформации швов между листами металла. Это, в свою очередь, нередко становится причиной протечек и коррозии металла.
• Рекомендуется применять листы длиной до 10 м. При большей длине необходимо использовать плавающие кляммера.
• Если вы покупаете кровлю в рулонах, проследите, чтобы была одинаковая толщина листов. Обязательно потребуйте у продавца сертификат, в котором будут указаны технические характеристики материала.
• Если вы монтируете кровлю из цинк-титана, следите, чтобы строители обращались с листами осторожно: материал нельзя бросать, царапать, при нанесении разметки необходимо пользоваться маркерами или карандашами. Глубокие царапины способствуют появлению коррозии еще до процесса патинирования. При работе с цинк-титаном требуются специальные кровельные инструменты: приспособления для нанесения разметки, молотки, комплект гибочных клещей, прямые и фасонные ножницы.

Если вы правильно уложите кровельный материал, проследите, чтобы фальцы герметично соединялись, и будете оказывать ему должный уход, такая кровля прослужит вам долгие годы.

Внимание! Цены устарели. В статье указаны цены за 2012 год.

Возведение частного дома завершают кровельные работы. Этот этап считается одним из самых сложных и надежных. Причем трудности связаны не только с самим устройством крыши, но и с выбором покрытия. Это достаточно сложно, если учесть огромное разнообразие кровельных материалов, которые представлены на рынке.

Каким бы прочным и выносливым ни был материал, надежность готового покрытия крыши будет зависеть от качества присоединения отдельных элементов. Сегодня чрезвычайно популярна кровля фальцевая, при укладке которой используется особый тип крепления.

Фальцевая кровля, что это такое

Фальц кровля – это сплошное покрытие, уложенное по всей длине ската. Ее отдельные элементы, фальц-панели или картины, соединены между собой специальными элементами – фальцами.

Фальц-панели представляют собой металлические листы, боковые кромки которых специально подготовлены под этот тип соединения.

Для изготовления металлической фальцевой кровли можно использовать готовые картины (0,555х8 м) или кровельный металл в рулонах. В последнем случае используется специальное кромкогибочное оборудование, которое устанавливают прямо на месте монтажа. Изготовленные панели-картины могут иметь фальцы разной формы, одинарные или двойные, разную длину. В любом случае их прокатывают за один проход.

Металл для фальцованой крыши может быть практически любого типа:

• медь;
• алюминий;
• сталь;
• сплавы цинка и титана.

На заметку

Оцинкованная фальцевая кровля, как правило, имеет полимерный слой из пурала, полиэстер, пластизола и других.

Все они долговечны и просты, не подвергаются коррозии. Эти материалы отличаются небольшим весом, с легкостью формуются, могут принять любую форму, даже самую причудливую.

Виды фальцевания кровли

Металлические листы имеют склонность к терморасширению, что может создать определенные осложнения при соединении. Проникновение воды в кровельный пирог можно предотвратить, уложив на обрешетку под фальцевую кровлю однородный водонепроницаемый слой. Однако добиться жесткого соединения из-за изменения линейных размеров будет невозможно. В этом случае в месте сопряжения возникает напряжение, которое приводит к возможным значительным деформациям.

Единственным надежным вариантом механического соединения специалисты считают использование особого способа – фальцевания. Кстати, слово «фальц» имеет немецкое происхождение и означает в переводе «желоб» либо «паз». Он предполагает соединение краев смежных картин, которые согнуты специальным образом. Вдоль них при этом образуются желобки, которые служат для отведения воды.

Фальцевые соединения классифицируют по двум параметрам:

• внешний вид: лежачий, стоячий либо угловой фальц;
• степень уплотнения: 1. фальц одинарный, 2. двойной фальц (фото ниже).

Фальцы закатывают механическим способом вручную или используя специальный инструмент, или электромеханическим при помощи специальных устройств.

Основные виды стоячих фальцев

• Одинарный. Это простейший способ соединения, который используют при наклоне фальцевой крыши от 10°.
• Угловой. Особая Г-образная форма создает объем и обепечивает соединению эффектный внешний вид, поэтому его используют преимущественно на «видных» поверхностях, имеющих большую площадь: фасад, при уклоне фальцевой кровли больше 25° и т. п.
• Двойной. Это соединение сложнее. Его выполняют в два шага: сначала создают угловой фальц и загибают его под прямым углом. Фальцепрокатное оборудование нового поколения позволяет получать двойной фальцевый шов и на технически сложных для обработки сегментах крыши. На малых уклонах их лучше пропаивать. Поперечное терморасширение происходит главным образом в основании фальца, поэтому там необходимо предусмотреть зазор до 5 мм.

Двойной фальц защищает конструкцию от воздействия осадков, а также тающего снега, однако от стоячей воды не спасает и он. Именно поэтому согласно СНиП кровля фальцевая должна иметь угол наклона не меньше 10°.

На заметку

Тем не менее, если до обжатия фальца вставить в него специальную уплотняющую ленту, минимальный порог уклона может составить 3°.

• Сегодня используют и другую разновидность фальцев – самозащелкивающуюся. Для их соединения можно ограничиться простым нажатием.

Преимущества и недостатки

Кровля фальцевая, как и любая другая, имеет свои преимущества:

• плоскость покрытия крыши, собранная из картин на двойные фальцы, представляет собой цельный лист, имеющий гладкую поверхность, с которой беспрепятственно сходит вода от осадков и снег;
• небольшой вес, что позволяет не усиливать несущую конструкция и снизить таким образом затраты;
• такую крышу можно эксплуатировать достаточно долго – более 50 лет, учитывая высокую антикоррозийную устойчивость покрытия;
• высокая влагостойкость, которая объясняется надежностью фальцевого замка и минимальным количеством отверстий под крепления. Такой уровень герметичности исключает возможные протечки;

• простой монтаж для крыши любой сложности, с которым можно справиться своими руками при наличии самозащелкивающегося замка;
• отходы при работе с материалом – минимальные. К примеру, неиспользуемые обрезки такого дорогого материала, образовавшиеся при монтаже фальцевой кровли, можно переставить на другие участки. Более того, в отличие, скажем, для такого покрытия не нужны комплектующие. Таким образом, оно значительно экономичнее;
• подходит для скатов любой длины как коротких, так и длинных.

У фальцованной кровли имеются и недостатки. Среди наиболее важных отметим:

• укладку дополнительного слоя звукоизоляции, который погасит шум от капель дождя и т. п.;
• обязательная установка молниеотвода, минимизирующего опасность влияния статического электричества, которое накапливается покрытием крыши;
• необходимость качественного и дорогостоящего инструмента.

Инструкция по монтажу

Как же происходит монтаж фальц-панелей, как их грамотно соединить, чтобы обеспечить долговечность и прочность покрытию крыши? Технологическая карта на устройство металлической кровли предполагает последовательное выполнение нескольких этапов:

• Изготавливают листы, которые специально подготовлены под фальцевание. Данный процесс осуществляют в производственных условиях на заказ по индивидуальным размерам. Это позволяет получить максимальную точность при устройстве фальцованной крыши. Параллельно с панелями заказывают также фасонные элементы, к примеру, свесы или коньки и другое.

• Присоединяют металлические листы с помощью специального инструмента либо нажатием для самозащелкивающихся фальцев.
• Крепят их к обрешетке. Используют для этого узкие полоски из того же материала, как и листы – «кляммеры». Один конец крепежа в процессе изгибания заводится в фальц, второй – фиксируется к элементу обрешетки.

Для крепления используют два различных типа кляммеров:

• жесткие . Зафиксированная на них картина остается неподвижной относительно основания. Их используют на любом скате, при этом расположение жестких кляммеров зависит от угла наклона крыши;
• плавающие . Их применяют в основном для скатов длиной свыше 10 м. Металлические листы при температурных колебаниях расширяются и сжимаются и жесткий кляммер может вызвать значительную деформацию. Что же касается плавающего, то запаса свободного хода этого крепежа достаточно, чтобы избежать подобных осложнений.

В качестве покрытия для кровли металл используют издавна — он прочен, негорюч, пластичен и удобен в эксплуатации. Современные технологии значительно расширили ассортимент металлических покрытий: для фальцевых систем сегодня используют рулонную и листовую оцинкованную сталь, сталь с защитным полимерным покрытием и др.

Фальцевая кровля получила свое название благодаря особому методу крепления металлических листов кровельного материала друг с другом. Специальная система стыков гарантирует абсолютную герметичность без резиновых уплотнителей, клеевых швов, а главное — сквозных отверстий, которые могут стать причиной протечек. Кроме того, ребра жесткости, полученные в процессе фальцевания, придают кровле дополнительную прочность и выразительность.

Картины и фальцы

Чтобы фальцевая кровля представляла собой сплошное покрытие на всю длину ската, отдельные листы с помощью фальцевого замка соединяют в картины, а их, в свою очередь, скрепляют друг с другом. Что же такое картина и фальц?

Картина — элемент кровли, кромки которого подготовлены для соединения.

Фальц — особый вид шва, образующийся при соединении листов металлического кровельного материала. Различают несколько видов фальцев: одинарные, двойные, лежачие и стоячие. Лежачие фальцы используют для горизонтального соединения листов кровли, а стоячие — для скрепления вертикальных (боковых) полос кровельного материала.

Фальцы выполняют (закатывают) вручную специальным инструментом или более современным способом — электромеханическими закаточными устройствами. Самозащелкивающиеся фальцы герметично соединяют листы кровли без применения инструмента. Но самым надежным считают двойной стоячий фальц. Именно этот вид шва чаше всего используют на фальцевых кровлях за рубежом.

Современное оборудование для закатки фальцев позволяет делать картины любой формы: конусные, радиусные и другие, поэтому фальцевая кровля подходит для крыш разной конфигурации. При этом фальце — вый шов может иметь толщину 5 мм и высоту 30-70 мм в зависимости от уклона крыши.

В ендовах фальцы одного ската должны быть на тех же уровнях, что и фальцы второго ската

Плюсы и минусы фальцевой кровли

Преимущества фальцевой кровли:

• отсутствие на поверхности элементов крепления (в частности поперечных соединений при создании кровельной карты любой длины), что исключает протечки; использование специальных швов, делающих кровлю герметичной;
• малый вес кровельного материала, не требующий усиленной стропильной системы;
• долговечность;
• не горючесть;
• гибкость, позволяющая покрывать крыши сложных геометрических форм;
• простота ремонта.

Недостатки фальцевой кровли:

• гладкость поверхности, способствующая лавинному сходу снега;
• высокая теплоемкость, приводящая к образованию сосулек;
• малая сопротивляемость ударам.

Фальцевое соединение считается одним из наиболее надежных, так как не требует использования сквозного крепежа

Материалы фальцевой кровли

Оцинкованная кровельная сталь — одно из самых популярных кровельных покрытий. Она представляет собой стальной лист, с двух сторон покрытый слоем цинка. Материал легок, сравнительно недорог, прост в работе и подходит для крыш сложной конфигурации. Однако подобное кровельное покрытие имеет свои недостатки: под воздействием природных атмосферных факторов цинк окисляется и выветривается, что снижает срок службы всего покрытия.

Сталь с защитным полимерным покрытием (пуралом, полиэстером, пластизолом) служит дольше, а кроме того, обладает еще и декоративными свойствами. Это качественный и долговечный материал с многослойной структурой, каждый элемент которой выполняет свою функцию. Важно знать, что разные покрытия по-разному влияют на свойства материала: полиэстер повышает устойчивость к УФ-излучению, пурал — к негативным природным воздействиям и перепаду температур, а пластизол делает кровлю особенно прочной.

Поверхность может быть любой формы, главное — чтобы ее уклон был не меньше 10°

Алюцинк — более новый материал, представляющий собой тонкий стальной лист, защищенный не чистым цинком, а сплавом, содержащим 55% алюминия, 43,4% цинка и 1,6% кремния. По коррозионной стойкости этот сплав в 6-8 раз превосходит обычный цинк. Для расширения цветовой палитры на алюцинковое покрытие также наносят полимеры.

Медная кровля считается не только самой надежной и долговечной, но и самой красивой. К тому же она не требует эксплуатационных расходов (таблица). Обычно для устройства этого вида кровли применяют ленту, изготовленную из сплава с содержанием меди 99,9%. Благодаря пластичности меди, она может быть использована для укладки кровли любой формы. Из нее же изготавливают и необходимые доборные элементы, начиная от водосточной системы и заканчивая коньковыми украшениями. При работе с ней практически не бывает отходов. Медь хорошо поддается сварке, что делает ремонт покрытия простым и надежным. Применяют и испытанный временем способ паяния (или лужения), при котором используют олово.

Из всех металлов, используемых для изготовления кровельных листов, медь считается самой надежной и долговечной

Важно учесть, что наличие механических повреждений не требует замены всего листа или полосы — достаточно вырезать медную заплату и заварить (или запаять) швы. Через 12-15 лет эксплуатации на медной кровле появляется патина зеленого цвета. Поскольку предметы, покрытые патиной, традиционно ассоциируются с образом благородной старины, существуют даже специальные составы, позволяющие значительно ускорить процесс образования патины на медной кровле.

Ребра, образованные системой фальцевания, обеспечивают направление дождя и снега по продольным линиям, исключая боковое стекание

Чистый цинк в настоящее время для устройства кровель уже не применяют (из-за сложности изготовления элементов криволинейной формы). Но ему на смену пришел новый сплав, получивший название титан-цинк (модифицированный цинк или D-цинк). Аля его получения в цинк вводят комплекс легирующих добавок из титана, меди и алюминия.

Медь и алюминий придают материалу необходимую пластичность, а титан повышает коррозионную стойкость.

Фальцевую кровлю устраивают по обрешетке или сплошному основанию

Обладая высокими потребительскими качествами, титан- цинк имеет и некоторые особенности. Его коэффициент линейного расширения приблизительно на 30 % больше, чем у стали. Поэтому в тех климатических зонах, где в летний период жарко, а зимой холодно, в кровельных конструкциях из титан-цинка необходимо предусматривать компенсационные зазоры.

Нужно помнить и еще об одной особенности титан-цинка: при контакте с железом и медью он образует гальванические пары, вследствие чего возникает эффект электрокоррозии. Поэтому при монтаже кровель и водостоков нужно следить за тем, чтобы титан-цинковые детали были изолированы от соприкосновения с изделиями из меди и железа. В частности для крепления к обрешетке рекомендуется использовать только оцинкованные стальные гвозди. Этот материал подходит для устройства по сплошному основанию кровель любой конфигурации с уклоном не менее 5 %.

Алюминиевая кровля обладает высокой долговечностью, цветостойкостью, практически не подвержена атмосферным воздействиям. Для укладки кровельный алюминий, как и медь, выпускают в рулонах. Его отличает относительно небольшой вес (около 2 кг/м2), который позволяет применять материал практически на всех обрешетках крыш. Особенно эффективно использование кровельного алюминия вместе с популярными ныне металлическими сайдингами для облицовки стен зданий. В результате стало возможным гармоничное сочетание материала и формы крыши, фасада и входной группы. Приобрести кровельное железо в широком ассортименте можно в любом строительном супермаркете или у предприятия, специализирующегося на проведении кровельных работ.

Создание фальцевой кровли — процесс непростой, но результат того стоит

Нюансы кровельной конструкции

Для рядовых кровельных покрытий обычно применяют сталь толщиной 0,5 мм. Для скатов, карнизных и фронтонных свесов, деталей водосточных труб лучше использовать более толстую сталь — 0,6 мм. Каждый кровельный материал рекомендован для определенного угла наклона крыши.

Скрытая под фальцем система крепления гарантирует отсутствие протечек кровли и не нуждается в сквозных отверстиях

Фальцевую кровлю лучше устраивать на крыше с уклоном не менее 10°. Ее создание — непростой процесс. Если у дома холодный чердак, достаточно обеспечить вентиляцию чердачного пространства. Если крыша утеплена, в составе кровельного «пирога» над слоем утеплителя должны быть вентиляционный зазор и специальная антиконденсационная диффузионная мембрана.

На крышу поднимают уже готовые, созданные на земле картины с загнутыми краями

Фальцевую кровлю устраивают по обрешетке или сплошному основанию. В качестве обрешетки используют деревянные брусья с сечением 50 х 50 мм, которые устанавливают перпендикулярно стропилам с шагом 250 мм. При большем шаге обрешетки стальные листы могут прогнуться, что вызовет деформацию швов и приведет к протечке кровли.

В работе используют кляммеры — специальные крепления, с помощью которых картины монтируют на обрешетке

Правила монтажа фальцевой кровли

Монтаж фальцевой кровли не предусматривает крепление сквозь лист металла, поэтому крыша получается без технологических отверстий. Картины соединяют друг с другом по краям, а к обрешетке крепят с помощью кляммеров. Это удобно, если ширина листов, из которых собирают картину, составляет 50-60 см. Самый распространенный размер оцинкованного листа — 1 х 2 м, поэтому его разрезают вдоль на две равные полосы, размером 0,5 х 2м. Стальные листы нужно резать ножницами или гильотиной, но ни в коем случае не болгаркой. Затем необходимое количество листов (оно зависит от длины ската) соединяют в картину с помощью лежачих фальцев. Загибают фальцы в сторону уклона крыши.

При монтаже в разных случаях используют или молотки, или закаточную машину (механизированный крепеж)

Из стального листа нарезают детали для крепления — кляммеры (полоски шириной 50 и длиной 150 мм). Эти подготовительные работы выполняют на земле. Уменьшить продолжительность и трудоемкость процесса можно, купив готовые кровельные листы заводского производства. У них замки гарантированно ровные и одинакового размера.

После этого на крыше вертикально, с шагом 50 см прибивают кляммеры. Картины поднимают на крышу, свободный конец кляммера заводят в боковой замок, которым они соединяются друг с другом, и закатывают двойным стоячим фальцем.

Плохой пример. На необработанных стальных листах со временем образуется коррозия, поэтому их необходимо защищать — или специальным покрытием (в заводских условиях), или окрашиванием (после монтажа)

Для выполнения этой операции вручную потребуются лишь два молотка и крепеж, а при механизированном крепеже молотки заменит специальная закаточная машина. Эта технология монтажа позволяет не только соединить части кровли, но и прикрепить их к крыше.
